Einführung: Was sind warmgewalzte H-Pfähle?
H-Pfähle sind warmgewalzte Stahlprofile mit einer charakteristischen „H“-Form, die für den Einsatz bei Tiefgründungen konzipiert sind. Sie werden in den Boden gerammt, um schwere vertikale und seitliche Lasten in tiefere, stabilere Boden- oder Felsschichten zu übertragen.
Ihr schlanker Steg und die breiten Flansche verleihen den H-Pfählen eine hervorragende Durchdringungsfähigkeit in dichtem Boden und eine zuverlässige Lastabtragung. Das macht sie zu einer bevorzugten Wahl für Projekte, bei denen andere Lösungen möglicherweise weniger effektiv sind.
Für Ingenieure und Bauunternehmer, die in den Bereichen Infrastruktur, Schiffsbau und Industriebau tätig sind, sind H-Pfähle nach wie vor ein Eckpfeiler einer zuverlässigen Fundamentplanung.
Vorteile von H-Pfahlträgern bei der Tiefgründung
- Hohe Tragfähigkeit: Die charakteristischen schmalen Flansche von H-Pfählen ermöglichen das Eindringen in dichte Böden mit minimalem Widerstand und das sichere Erreichen tragfähiger Bodenschichten oder des Felsgrundes. Diese Geometrie stellt sicher, dass vertikale Lasten tief in den Boden abgeleitet werden, wodurch H-Pfähle eine bewährte Lösung darstellen, wenn eine hohe Punkttragfähigkeit erforderlich ist.
- Vielseitigkeit in der Anwendung: H-Pfähle werden in zahlreichen Bereichen eingesetzt – von der Abstützung von Hochhausfundamenten und Brückenwiderlagern über Stützmauern und Kaianlagen bis hin zu temporären Spundwänden. Ihre Anpassungsfähigkeit an unterschiedliche Bodenbedingungen und Projektanforderungen macht sie zu einer zuverlässigen Wahl für dauerhafte wie auch für temporäre Bauwerke.
- Standardisiertes Design und Verfügbarkeit: H-Pfähle werden in der Regel als warmgewalzte Stahlträger nach EN 10025 und EN 10248 gefertigt – mit präzisen Abmessungen, in zahlreichen Größen und mit vorhersehbaren Querschnittseigenschaften für die Bemessung. Diese Standardisierung gewährleistet eine verlässliche Leistung, vereinfacht die Planung und verkürzt die Beschaffungszeiten im Vergleich zu nicht standardisierten Alternativen.
- Ausgezeichnete Ramm-Eigenschaften: Die Form des H-Pfahls – mit schlankem Steg und schmalen Flanschen – reduziert Bodenverdrängung und Rammwiderstand. Dadurch können sie auch in dichten oder felsigen Böden eingesetzt werden. Stahlpfähle lassen sich je nach Bodenbeschaffenheit sowohl mit Schlag- als auch mit Vibrationsrammen einbringen.
- Wiederverwendbarkeit und Nachhaltigkeit: Bei temporären Bauwerken wie Spundwänden oder Verbaukonstruktionen können H-Pfähle gezogen und wiederverwendet werden. Diese Wiederverwendbarkeit senkt die Lebenszykluskosten und unterstützt nachhaltige Bauweisen durch die Reduzierung von Materialabfällen.

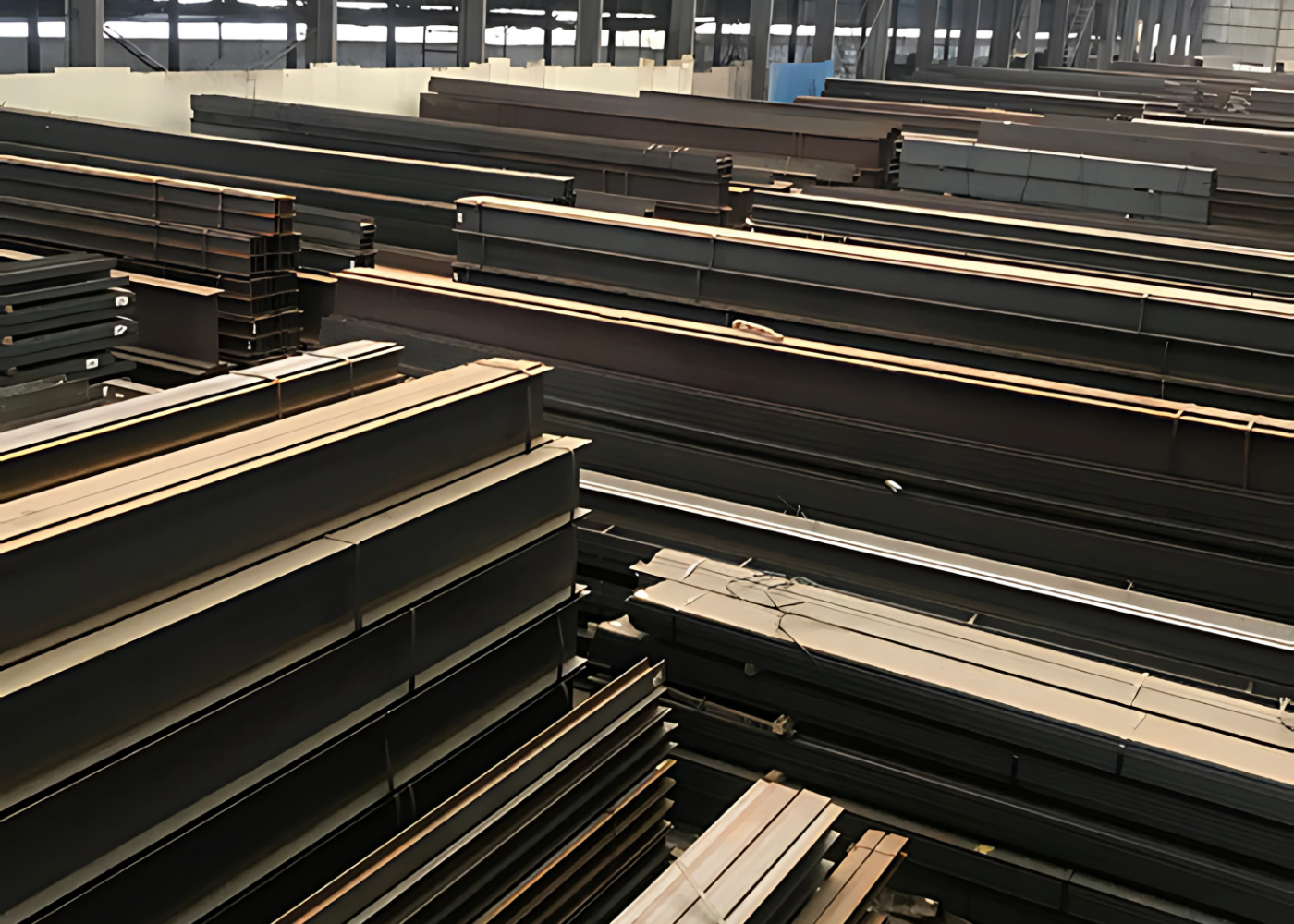

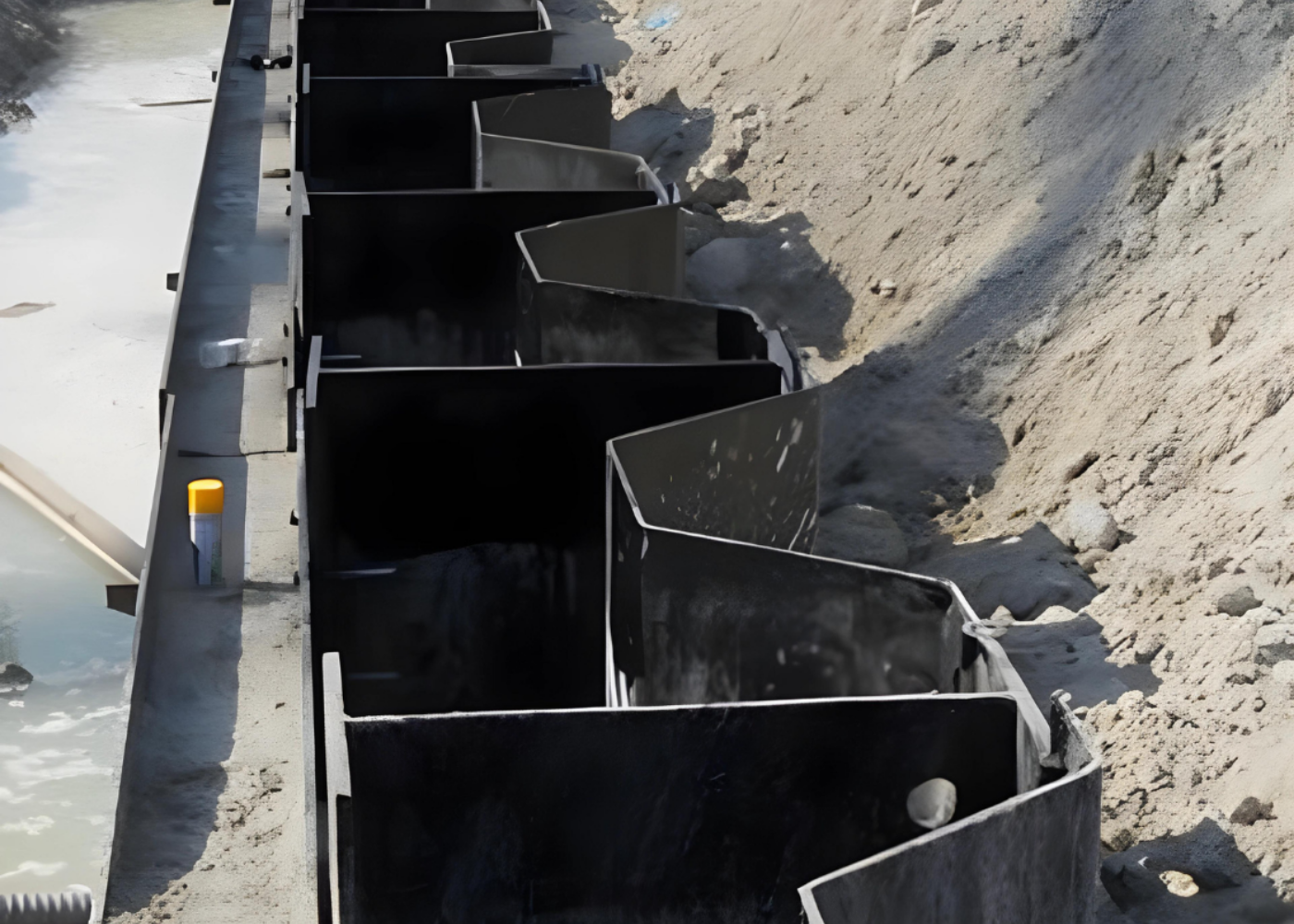

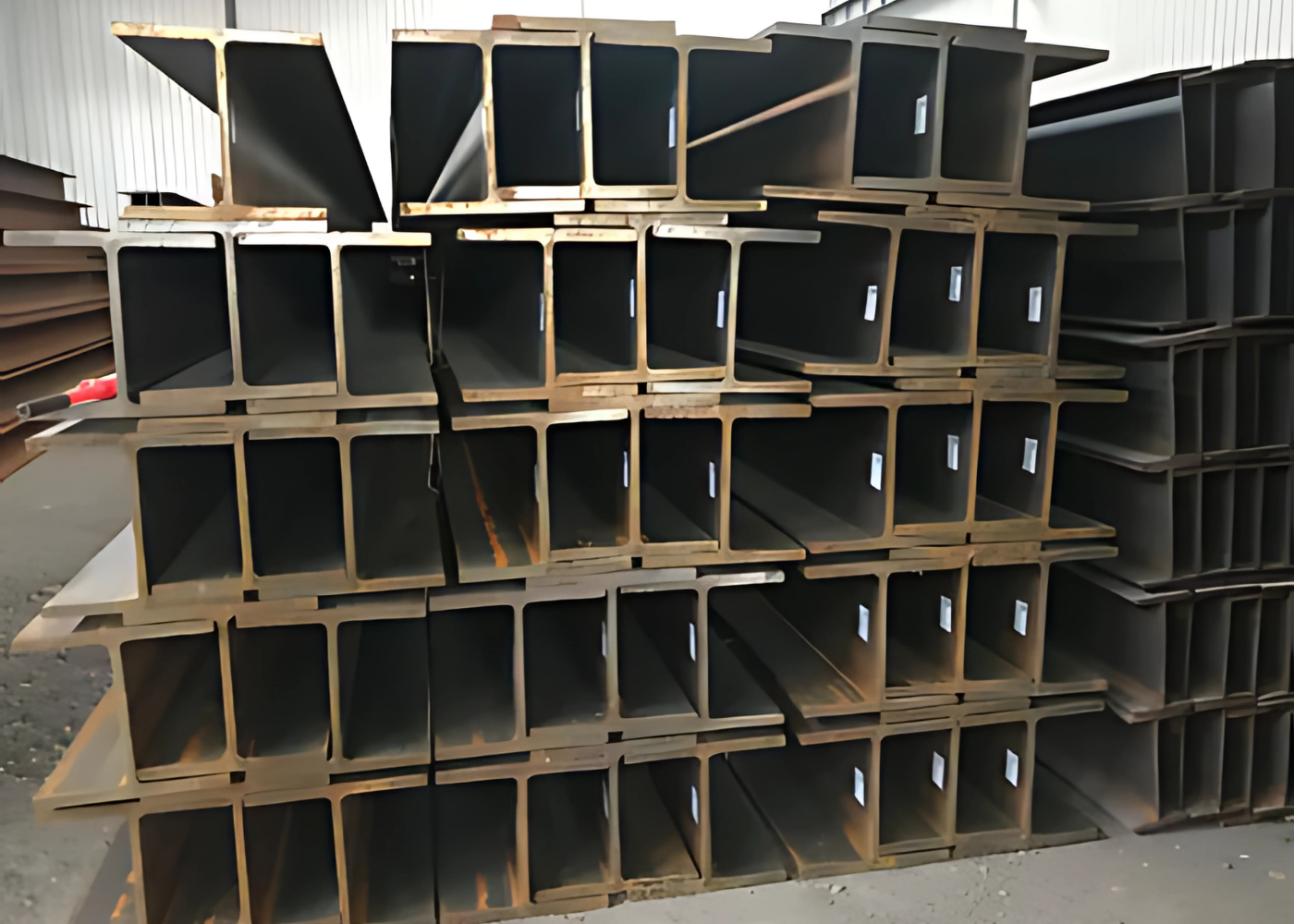

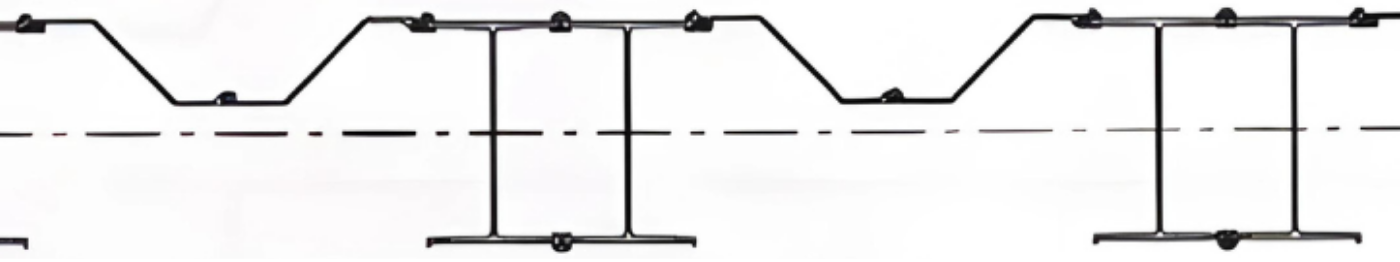

- Nahtlose Integration in Kombiwände: H-Pfähle dienen häufig als Königspfähle (Tragpfähle) in Kombiwandsystemen. Geschweißte Schlösser oder Verbinder ermöglichen eine nahtlose Verbindung mit Spundbohlen, wodurch Wände mit höherer Steifigkeit und Biegefestigkeit entstehen als bei herkömmlichen Spundwandkonstruktionen. Diese Kombination optimiert sowohl die Leistung als auch die Kosteneffizienz in maritimen Bauwerken und Uferbefestigungen.
- Beständigkeit in anspruchsvollen Umgebungen: Hergestellt in Stahlgüten wie S275, S355 und S430, können H-Pfähle beschichtet oder verzinkt werden, um langfristigen Korrosionsschutz in maritimen und industriellen Umgebungen zu gewährleisten. Mit Korrosionsschutzbeschichtungen oder Verzinkung bieten sie selbst in aggressiven Bereichen wie Gezeiten- oder Spritzwasserzonen eine zuverlässige Leistung. Zusätzliche Konstruktionszugaben für Korrosion an Übergangsstellen (z. B. Schlickgrenze) verlängern die Lebensdauer und sichern die strukturelle Integrität auch unter schwierigen Bedingungen.
Anwendungen von H-Pfählen
Aufgrund ihrer Geometrie, Stärke und Rammbarkeit gehören H-Pfähle zu den vielseitigsten Tiefgründungselementen. Sie werden bei Bau-, Schifffahrts- und Industrieprojekten eingesetzt, bei denen es auf zuverlässige Lastübertragung und Langlebigkeit ankommt.
Zivile Infrastruktur
- Hochhäuser: Strukturelle Balken bieten eine punktuelle Tragfähigkeit, um schwere strukturelle Lasten in stabile Schichten zu übertragen.
- Brücken und Autobahnen: Wird für pfahlgestützte Widerlager, Pfeiler und Zufahrtskonstruktionen verwendet, bei denen sowohl axialer als auch lateraler Widerstand erforderlich ist.
- Industrielle Fundamente: Unterstützung für Raffinerien, Kraftwerke und schwere Maschinenparks.
Strukturen für die Schifffahrt und am Wasser

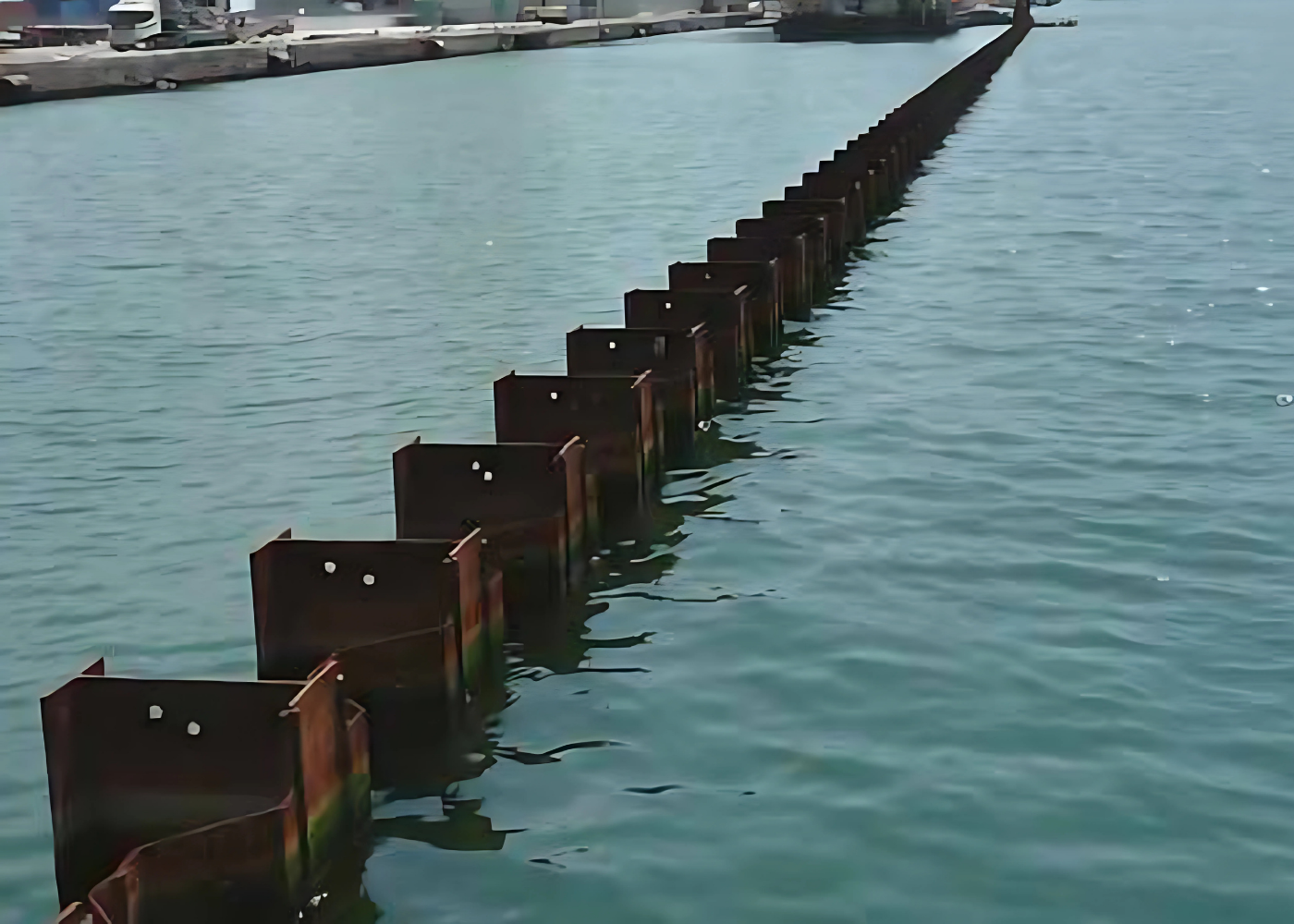

- Häfen & Häfen: Wird häufig in Kaimauern, Anlegestellen, Dalben und Liegeplätzen verwendet, entweder als unabhängige Pfähle oder als Königspfähle in kombinierten Wandsystemen.
- Hochwasserschutz: Wird in Dämmen, Deichen und Küstenwällen eingesetzt, um hydrostatischem Druck und Wellen zu widerstehen.
- Kofferdämme: Temporäre wasserdichte Umschließungen, die mit Hilfe von H-Pfählen für Ausgrabungen oder Unterwasserbauten errichtet werden.
Temporäre Arbeiten und wiederverwendbare Konstruktionen
- Verbausysteme: Stützen Sie tiefe Ausgrabungen im Städtebau ab.
- Temporäre Kofferdämme und Stützmauern: Können nach der Verwendung abgebaut und bei anderen Projekten wieder eingesetzt werden, was den Gesamtmaterialverbrauch reduziert.
Installation und Antriebsmethoden
Die Leistung von H-Pfählen hängt nicht nur von ihren Querschnittseigenschaften ab, sondern auch davon, wie sie eingebaut werden. Durch ihr schlankes Profil und die schmalen Flansche sind sie gut geeignet, um in dichte Böden mit minimaler Verschiebung gerammt zu werden. Dennoch sind die richtige Ausrüstung und die richtigen Methoden wichtig, um die geplante Tiefe zu erreichen und die strukturelle Integrität zu erhalten.
Allgemeine Fahrtechniken
- Schlaghämmer: Liefern hochenergetische Schläge, die ein Eindringen in dichte Böden oder durch Hindernisse gewährleisten.
- Vibrierende Hämmer: Schnellerer Einbau in körnigen Böden, mit weniger Lärm und Vibrationen im Vergleich zu Schlagverfahren.
- Press-in-Systeme: Hydraulische Einpressverfahren werden in städtischen oder umweltsensiblen Gebieten eingesetzt, wo Lärm und Vibrationen minimiert werden müssen.
Fahrhilfen
- Vorbohren: Wird in sehr dichten Böden oder Mischböden verwendet, um das Eindringen der Pfähle zu erleichtern.
- Wasserstrahlen: Kann das Eindringen in sandige oder kompakte Schichten unterstützen.
- Verstärkung der Spitze: Das Schweißen eines Rammschuhs oder einer Verstärkungsplatte an der Pfahlspitze schützt vor Beschädigungen in harten Gesteinsschichten.
Praktische Überlegungen
- Vertikalität und Ausrichtung: Die exakte Positionierung gewährleistet die Lastübertragung und reduziert Biegespannungen.
- Verbinden: Wenn größere Tiefen erforderlich sind, können die Pfähle mit geschweißten oder geschraubten Verbindungen verlängert werden.
- Bodenbedingungen: Fahrwiderstand und Erschütterungen müssen bewertet werden, um Setzungsauswirkungen auf benachbarte Bauwerke zu verhindern.
Langlebigkeit und Korrosionsschutz
H-Pfähle werden häufig in rauen Umgebungen installiert, darunter in Meeres-, Gezeiten- und Industriegebieten, in denen Korrosion ein kritischer Konstruktionsfaktor ist. Die langfristige Leistungsfähigkeit hängt von der Auswahl der richtigen Stahlsorte und der Anwendung geeigneter Schutzsysteme ab.
Zu den Schutzmaßnahmen für H-Pfähle gehören in der Regel mehrschichtige Beschichtungssysteme, Feuerverzinkung und, falls erforderlich, zusätzliche Stahlstärken an kritischen Zonen wie der Schlammlinie oder Spritzwasserbereichen. Diese Strategien gewährleisten eine langfristige Haltbarkeit, indem sie das Korrosionsrisiko verringern und die strukturelle Integrität des Fundaments während seiner gesamten Lebensdauer erhalten.
Strukturelle Stahlsorten: H-Pfähle werden in Baustahlsorten mit hoher mechanischer Festigkeit hergestellt, in der Regel aus S355 und S430. Diese Stahlsorten bieten ein ausgewogenes Verhältnis von Zähigkeit, Schweißbarkeit und Tragfähigkeit, das für anspruchsvolle Gründungsarbeiten erforderlich ist.
Überlegungen zur Lebensdauer: Bei geeigneter Materialauswahl und entsprechendem Korrosionsschutz können H-Pfähle jahrzehntelang im Einsatz bleiben, selbst in aggressiven maritimen oder industriellen Umgebungen. Die Erwartungen an die Lebensdauer sind immer projektspezifisch, wobei die Schutzkosten, die Wartungsanforderungen und die vorgesehene Lebensdauer des Bauwerks berücksichtigt werden müssen.
Designhinweise für Ingenieure
Die Leistung von H-Pfählen wird durch ihre Querschnittseigenschaften definiert, insbesondere durch das Widerstandsmoment und das Trägheitsmoment. Diese Werte bestimmen, wie viel Biege- und Axiallast ein Pfahl sicher aufnehmen kann, sobald er in den Boden gerammt ist. Warmgewalzte H-Pfähle bieten aufgrund der Standardisierung vorhersehbare Querschnittseigenschaften, so dass sie in statischen Berechnungen einfach angegeben werden können. Für nicht standardisierte Anforderungen können geschweißte H-Pfähle mit maßgeschneiderten Flanschbreiten und Stegdicken entworfen werden, um die erforderliche Steifigkeit und Kapazität zu erreichen.
Praktisches Beispiel

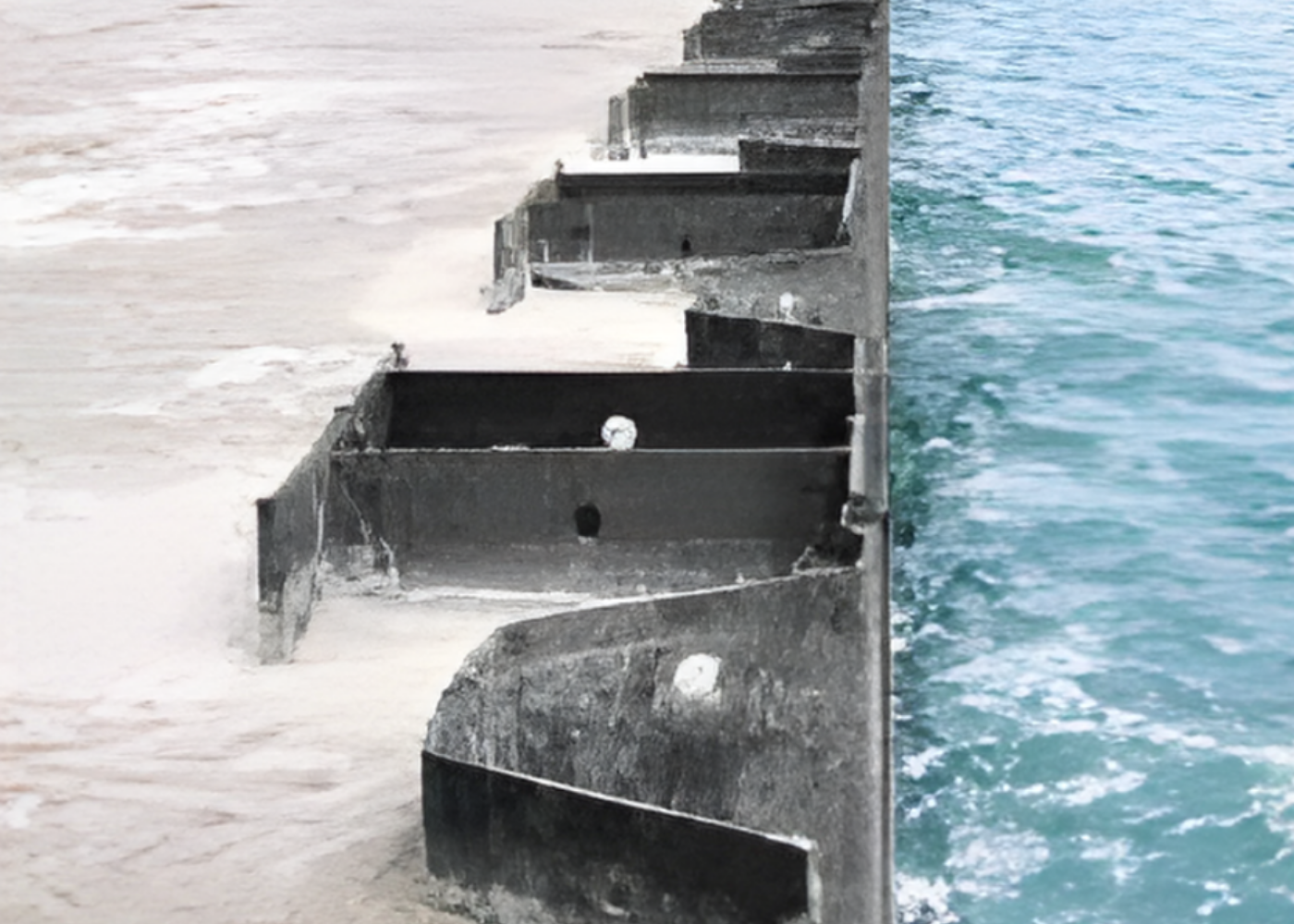

Bei vielen Hafenausbauprojekten werden H-Pfähle als Königspfähle in Kombi-Wandsystemen eingesetzt. Indem sie in Abständen von etwa 2,0-3,5 m angeordnet werden, können die Ingenieure die erforderliche Wandsteifigkeit erreichen und dazwischen leichtere Spundbohlen verwenden. Dadurch wird nicht nur die Gesamttonnage an Stahl reduziert, sondern auch der Einbau beschleunigt, da weniger Primärelemente gerammt werden müssen. Wenn sie vor Korrosion geschützt sind, können solche Systeme jahrzehntelang unter schweren Anlegekräften, Wellenbewegungen und Gezeitenlasten zuverlässig arbeiten.
Fazit
H-Pfähle sind nach wie vor eine der zuverlässigsten und am weitesten verbreiteten Lösungen im Tiefgründungsbau. Ihre Kombination aus hoher Tragfähigkeit, effizienter Vortriebsfähigkeit und Anpassungsfähigkeit macht sie für zivile, maritime und industrielle Projekte unverzichtbar.
Während für bestimmte Bodenverhältnisse alternative Pfahlsysteme gewählt werden können, sind warmgewalzte H-Pfähle nach wie vor die erste Wahl für Gründungen, bei denen Stärke, Wirtschaftlichkeit und Verfügbarkeit gefragt sind. Für Projekte, die besondere Abmessungen oder verbesserte Querschnittseigenschaften erfordern, können geschweißte H-Pfähle als flexible Alternative verwendet werden, die genau auf die Designanforderungen zugeschnitten werden können.
Unabhängig davon, ob sie einzeln oder als Teil eines Kombiwandsystems verwendet werden, bieten H-Pfähle die Stärke, Haltbarkeit und bewährte Leistung, auf die Ingenieure und Bauunternehmer beim Bau einer dauerhaften Infrastruktur vertrauen.
