Da Umweltaspekte, Kosteneffizienz und einfache Handhabung im Infrastruktur- und Schiffsbau immer wichtiger werden, sind Kunststoffspundwände zu einer attraktiven Alternative zu herkömmlichen Holzpfählen und sogar Stahlspundwänden geworden. Die Installation von Kunststoffspundwänden ist zu einer beliebten Lösung für den Erosionsschutz, die Eindämmung von Flüssigkeiten und das Wassermanagement bei Wohn-, Gewerbe- und Industrieprojekten geworden. Diese korrosionsbeständigen Systeme aus Materialien wie Vinyl (PVC-Spundwände), HDPE oder Kunststoffmischungen bieten eine langfristige Haltbarkeit bei minimaler Umweltbelastung.
Dieser Leitfaden enthält wichtige Techniken und bewährte Verfahren für den Einbau von Kunststoffspundwänden, die die strukturelle Integrität, Leistungsfähigkeit und langfristige Zufriedenheit bei Erosionsschutz-, Hochwasserschutz- und Wasserschutzbauten gewährleisten.
Einführung: Die wachsende Rolle von Kunststoffspundwänden
Kunststoffspundwände sind nicht mehr auf leichte oder temporäre Installationen beschränkt. Moderne Vinyyl-Spundwände bieten eine hohe strukturelle Leistung und überragende Korrosionsbeständigkeit, insbesondere in Meeresumgebungen, in denen Stahl oder Holz im Laufe der Zeit verrotten würden. Diese synthetischen Spundwände werden häufig verwendet in:

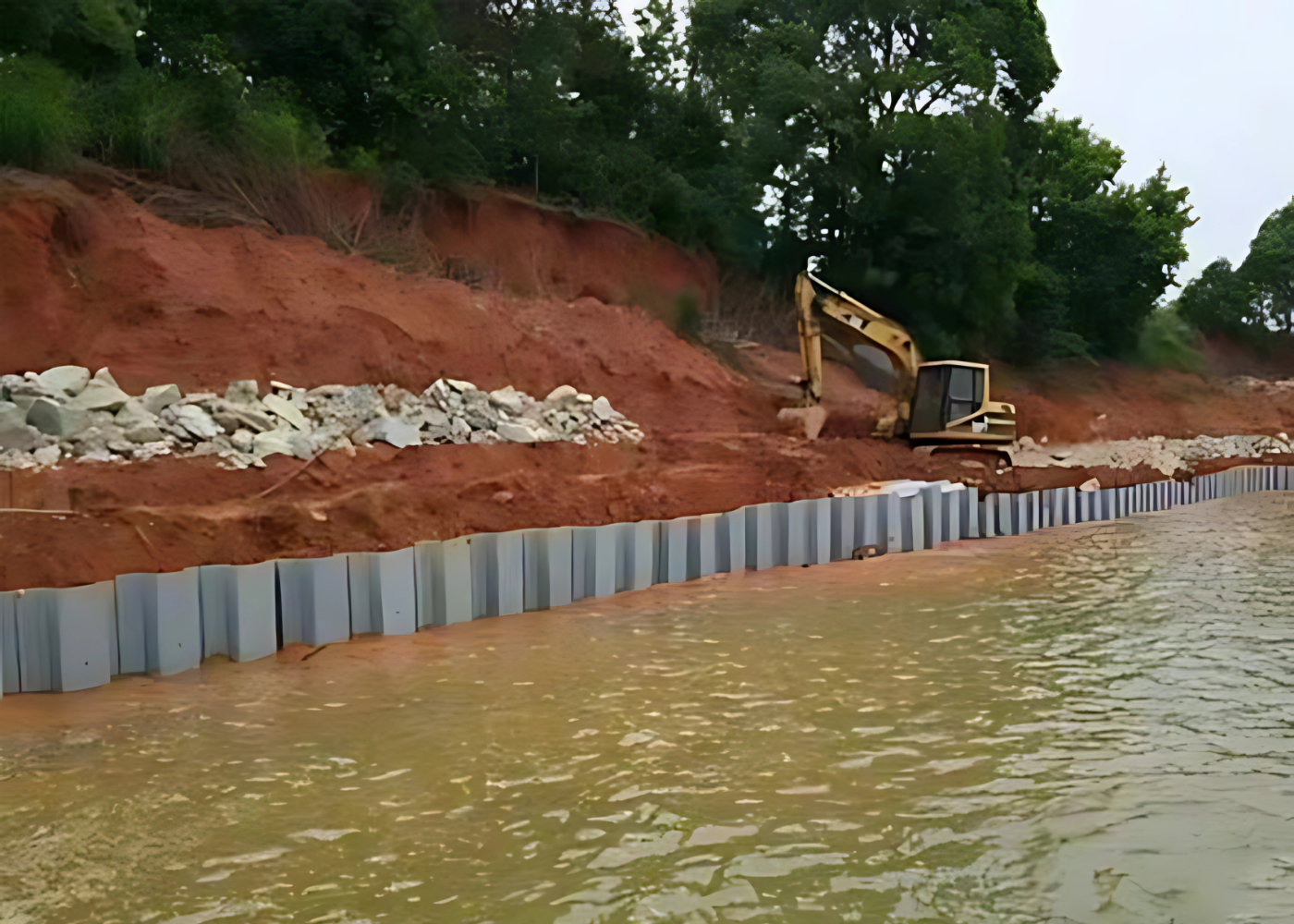

- Hochwasserschutz und Uferbefestigung
- Dämme und Küstenschutz
- Schneiden von Mauern für die Grundwasserkontrolle
- Kanalausbau und Uferbefestigung
- Wiederherstellung von Torfgebieten und Eindämmung von Flüssigkeiten
- Gründungsstrukturen in der Nähe von Gewässern
- Schiffsbauwerke, einschließlich Docks, Dämme und Häfen
Unter den verfügbaren Optionen:

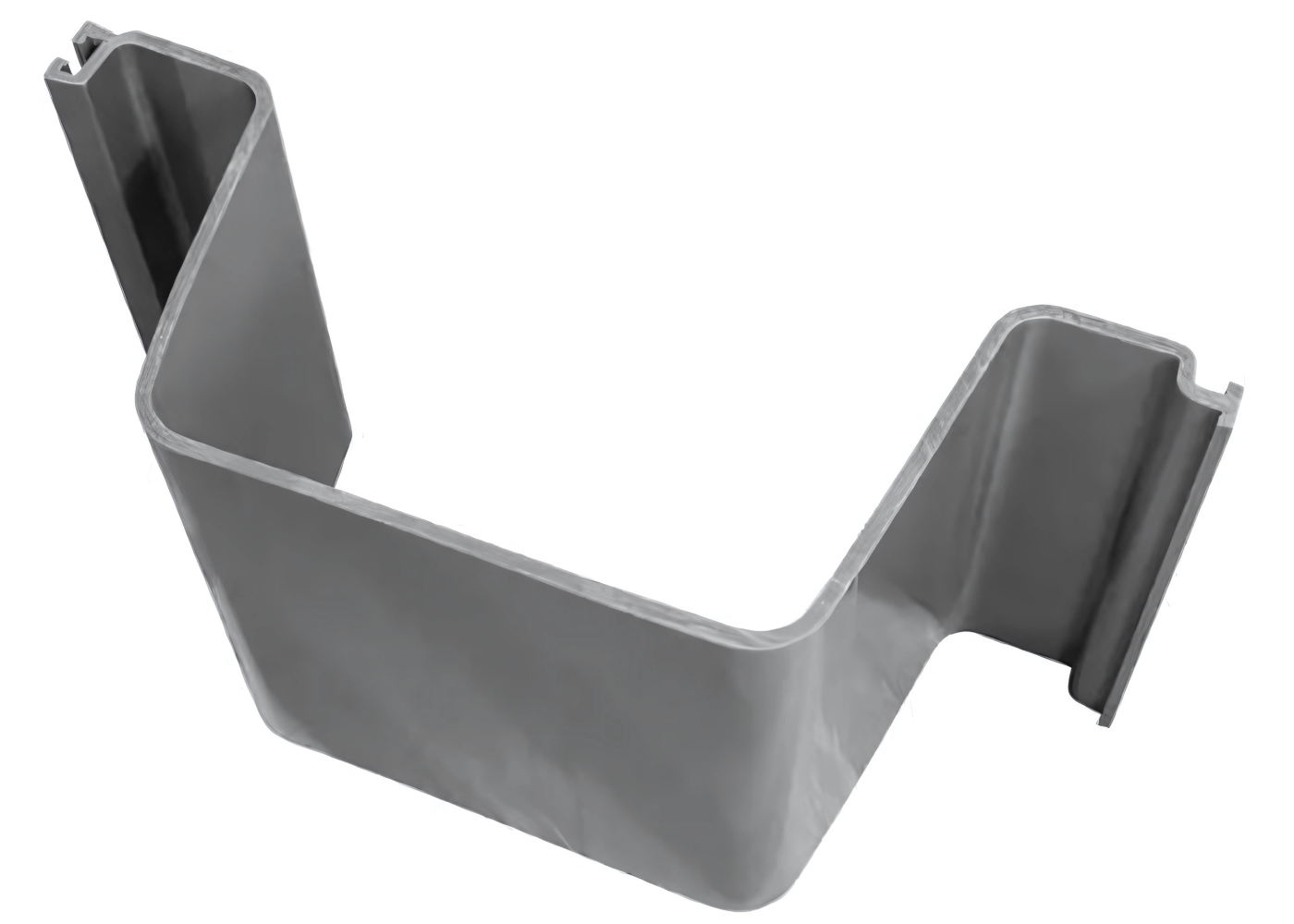

- Vinyyl-Spundwände (auf PVC-Basis): Hohe UV-Beständigkeit, Formbeständigkeit, geeignet für Meeres- und Hochwasserschutzprojekte.
- HDPE Spundwände: Hohe Flexibilität, chemische Beständigkeit, Einsatz auf Mülldeponien, im Bergbau und in aggressiven Böden.
- Kompositpfähle: Gemischte Materialien, die spezifische Festigkeits- und Chemikalienbeständigkeitsprofile aufweisen.
Jedes System bietet einzigartige Vorteile, abhängig von den Bodenbedingungen, der Exposition und den Anforderungen an die Lebensdauer.
Vorbereitung des Standorts
Eine ordnungsgemäße Bewertung des Standorts und eine gründliche Vorbereitung der Baustelle sind entscheidend, um effektive und dauerhafte Ergebnisse zu erzielen:
Bodenuntersuchung und Bodenbeschaffenheit
- Geotechnische Untersuchungen sollten die Bodenart, die Verdichtung, den Grundwasserspiegel und das Vorhandensein von Hindernissen ermitteln.
- Kohäsiver Lehm und schluffige Böden erfordern möglicherweise ein Vorbohren, während sandige oder lockere Böden besser für Rammverfahren geeignet sind.
Die Kenntnis der Bodenbedingungen, wie Bodenart, Grundwasserspiegel und Hindernisse, hilft bei der Bestimmung des erforderlichen Pfahlprofils und der Pfahllänge sowie der optimalen Installationsmethode (z.B. Vibration, Jetting) und des Verankerungssystems.
Die Auswahl des richtigen Materials
- Verwenden Sie Pfähle aus Vinyl (PVC-Material), die sich durch hervorragende UV-Beständigkeit und minimale Auslaugung auszeichnen und somit ideal für maritime Strukturen sind.
- Wählen Sie HDPE oder Verbundwerkstoffe, wenn Flexibilität oder chemische Beständigkeit eine Priorität sind.
Installationsmethoden
Je nach Bodenart, Umweltempfindlichkeit und Projektumfang werden verschiedene Methoden eingesetzt:
Fahrweise

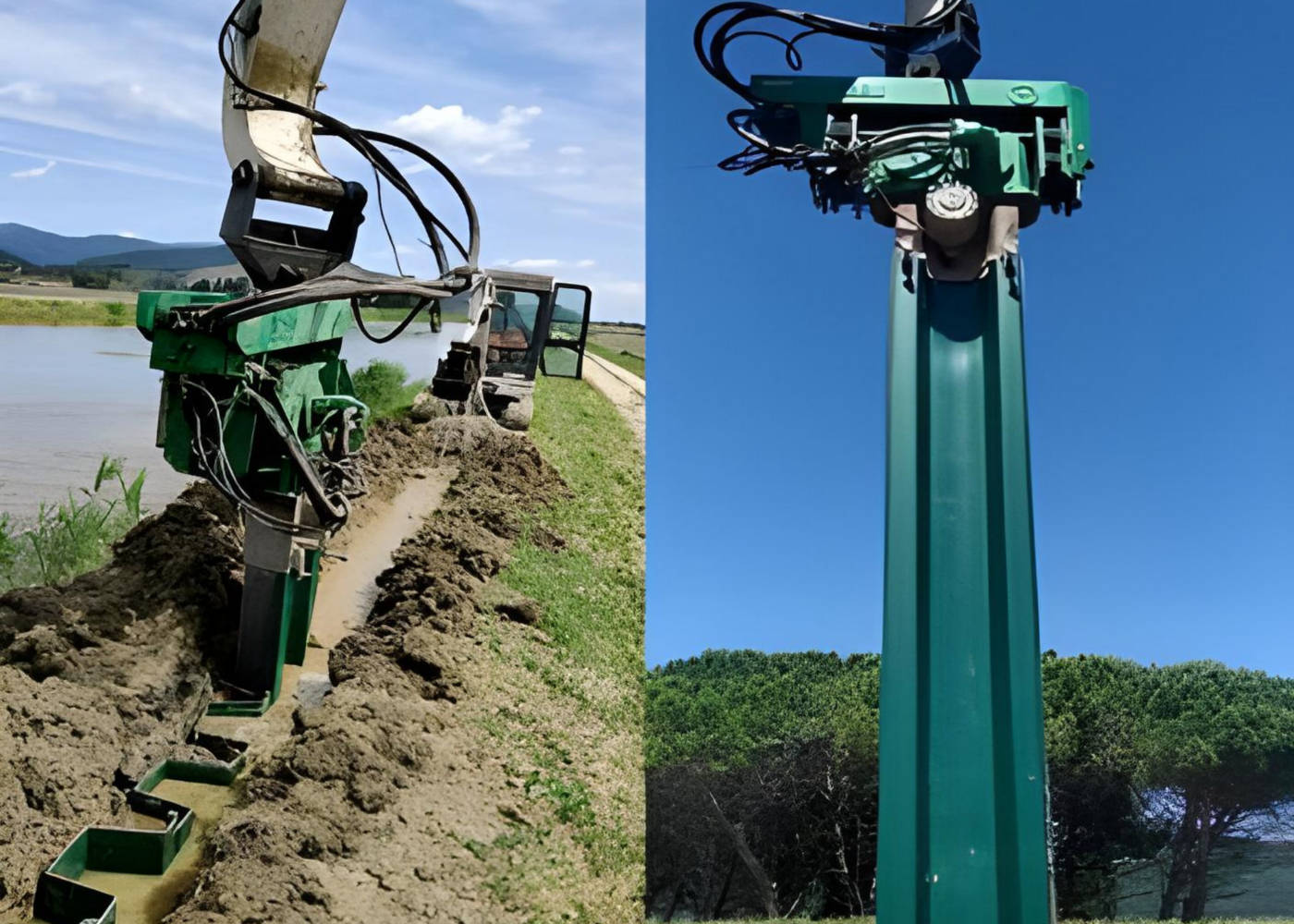

- Vibrationsrammung: Bei dieser Methode, die am häufigsten für die Installation von Vinyyl-Spundwänden verwendet wird, werden an Baggern montierte Vibrationshämmer eingesetzt. Effizient in weichen bis mittelschweren Böden und körnigen Böden mit geringem Hindernisgrad.
- Rammung: In dichten oder kompakten Böden ermöglicht das Rammen das Einbringen von Pfählen mit größerer Kraft. Allerdings muss darauf geachtet werden, dass Rammschäden oder Risse vermieden werden, insbesondere bei starren Kunststoffpfählen.
Strahlen
- Wasserstrahlsysteme tragen zur Auflockerung des Bodens um die Pfahlspitze herum bei und verbessern die Befahrbarkeit in bindigen oder widerstandsfähigen Schichten.
Grabenaushub oder Vorbohren
- In Felsen, dichtem Lehm oder Auffüllungsmaterial kann das Vorgraben oder Bohren von Löchern eine präzise Platzierung ermöglichen, ohne das Pfahlmaterial zu beschädigen.
Tipps zum Fahren:
- Vermeiden Sie übermäßige Kraft, um eine Verformung des Schlosses oder einen Bruch des Pfahls zu vermeiden.
- Sorgen Sie während des gesamten Prozesses für Vertikalität und Ausrichtung.
Ausrüstung und Sicherheit
Eine effiziente und sichere Installation hängt von der Verwendung der richtigen Werkzeuge und der Durchführung von Baustellenkontrollen ab.
Anforderungen an den Maschinenpark
- Kleinere Projekte (Deiche in Wohngebieten): Bagger mit einer Rüttelplatte oder einem kleinen Dorn
- Groß angelegte Projekte: Spezielle Rammgeräte mit Stahldornen für Stabilität und Präzision
Schutz der Arbeitskräfte
- PSA für Lärm-, UV- und Vibrationsbelastung
- Stabilitätsprüfungen für Maschinen in Wassernähe
- Einhaltung der Richtlinien für den Umgang mit der Umwelt zur Vermeidung von Verschüttungen oder Verunreinigungen
Verankerung und strukturelle Unterstützung
Eine ordnungsgemäße strukturelle Verstärkung ist unerlässlich, insbesondere beim Hochwasserschutz oder bei Gründungsstrukturen:
- Totmann-Anker: Wird hinter der Mauer verwendet, um dem Bodendruck zu widerstehen
- Zugstangen: Verbinden den Anker und die Spundwand
- Balken für die Wand: Verteilen Sie die Last gleichmäßig entlang der Wandfläche
Für kritische Wasserschutzbauten sind diese Stützen unverzichtbar, um die langfristige Leistungsfähigkeit zu gewährleisten und ein Durchbiegen oder Versagen zu verhindern. Das Verankerungssystem sollte auf der Grundlage der Wandhöhe, der erwarteten Auflast und der Grundwasserverhältnisse ausgewählt werden.
Häufige Fehler bei der Installation
Wenn Sie diese häufigen Fehler vermeiden, können Sie langfristige Wartungs- und Strukturprobleme vermeiden:
- Rammschäden: Übermäßige Kraft beim Rammen kann Kunststoffpfähle spalten oder verformen
- Falsche Ausrichtung: Eine schlechte Ausrichtung der Verriegelung führt zu Lücken, Lecks und verminderter Tragfähigkeit
- Abstandsfehler: Falsche Abstände oder inkonsistente Einbettungstiefen führen zu Instabilität
Verwenden Sie bei der Installation Laserausrichtungswerkzeuge und Führungsschablonen, um Genauigkeit zu gewährleisten.
Überprüfungen nach der Installation
Führen Sie nach der Installation gründliche Kontrollen durch, um die strukturelle Integrität und Leistung zu bestätigen:
Messung der Durchbiegung
- Überwachen Sie die Geradheit und die Durchbiegung der Wände unter statischer oder tidaler Belastung.
- Vergewissern Sie sich, dass die Wand den Projekttoleranzen entspricht und keine Anzeichen von Wölbung oder Drehung aufweist.

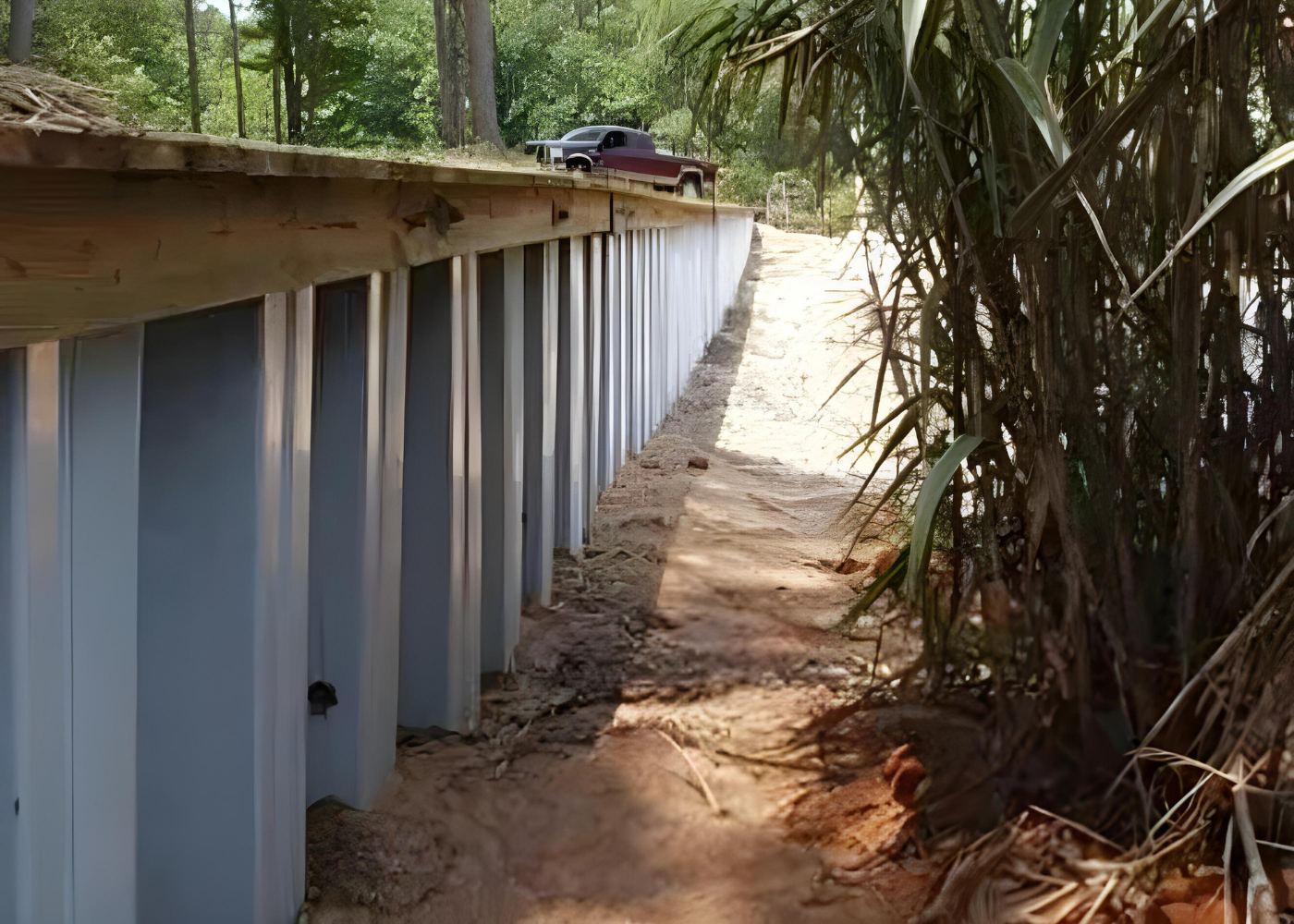

Inspektion von Anschluss und Deckel
- Vergewissern Sie sich, dass die Verriegelungen in der gesamten Struktur dicht sind.
- Überprüfen Sie die Abdeckkappen auf sicheren Sitz und Schutzversiegelung.
Gut angebrachte Kappen schützen vor schädlichen ultravioletten Strahlen und bieten ein ästhetisches Aussehen.
Fazit
Spundwandsysteme aus Kunststoff sind zu einer effektiven Alternative für moderne Spundwandlösungen geworden, insbesondere wenn Korrosionsbeständigkeit, umweltfreundliche Materialien und langfristige Kosteneinsparungen im Vordergrund stehen.
Durch das Verständnis der Standortanforderungen, der Materialauswahl und der optimalen Verlegetechniken können Bauunternehmer und Ingenieure leistungsstarke, kosteneffiziente Lösungen für den Bau von Stützmauern liefern, die den Test der Zeit bestehen.
