Johdanto: Miksi merenkulun vetotangot ansaitsevat huomiota
Merenkulun vetotangot ovat keskeisiä vetojäseniä, joita käytetään vakauttamaan laituriseiniä, teräsponttiseiniä, diafragmaseiniä ja yhdistelmärakenteita satamissa ja rannikkoalueiden infrastruktuurissa. Niiden ensisijaisena tehtävänä on siirtää ankkurivoimat turvallisesti maahan upotettuun ankkurilohkoon tai ankkuriseinään ja estää siten aallokon vaikutuksesta, laituriin kohdistuvista iskuista ja maaperän paineista johtuvat sivuttaisliikkeet. Pitkäaikaisen vakauden varmistamiseksi koko tuotantoprosessin – raakateräksestä asennukseen paikan päällä – on täytettävä tiukat lujuutta, sitkeyttä ja korroosiosuojausta koskevat standardit.
Materiaalit ja raakateräs: Laadusta lähtien
Tuotantolaitokset aloittavat tuotannon huolellisesti valituilla korkealaatuisilla hienorakeisilla hiili- tai seosteräksillä. Nämä materiaalit taotaan ja lämpökäsitellään siten, että ne täyttävät lujuusluokat, jotka vaihtelevat 345 MPa:sta 1080 MPa:iin, rakenteellisista vaatimuksista riippuen. Kaikki raakateräkset hankitaan täydellisillä tehdastodistuksilla ja kemiallisen koostumuksen analyyseillä sitkeyden, myötölujuuden ja yleisen kantavuuden varmistamiseksi. Tämä tiukka materiaalinvalvonta takaa johdonmukaisen suorituskyvyn koko merenkulku- ja tukimuurisovelluksissa käytettävien teräsvetotankojen valikoimassa.

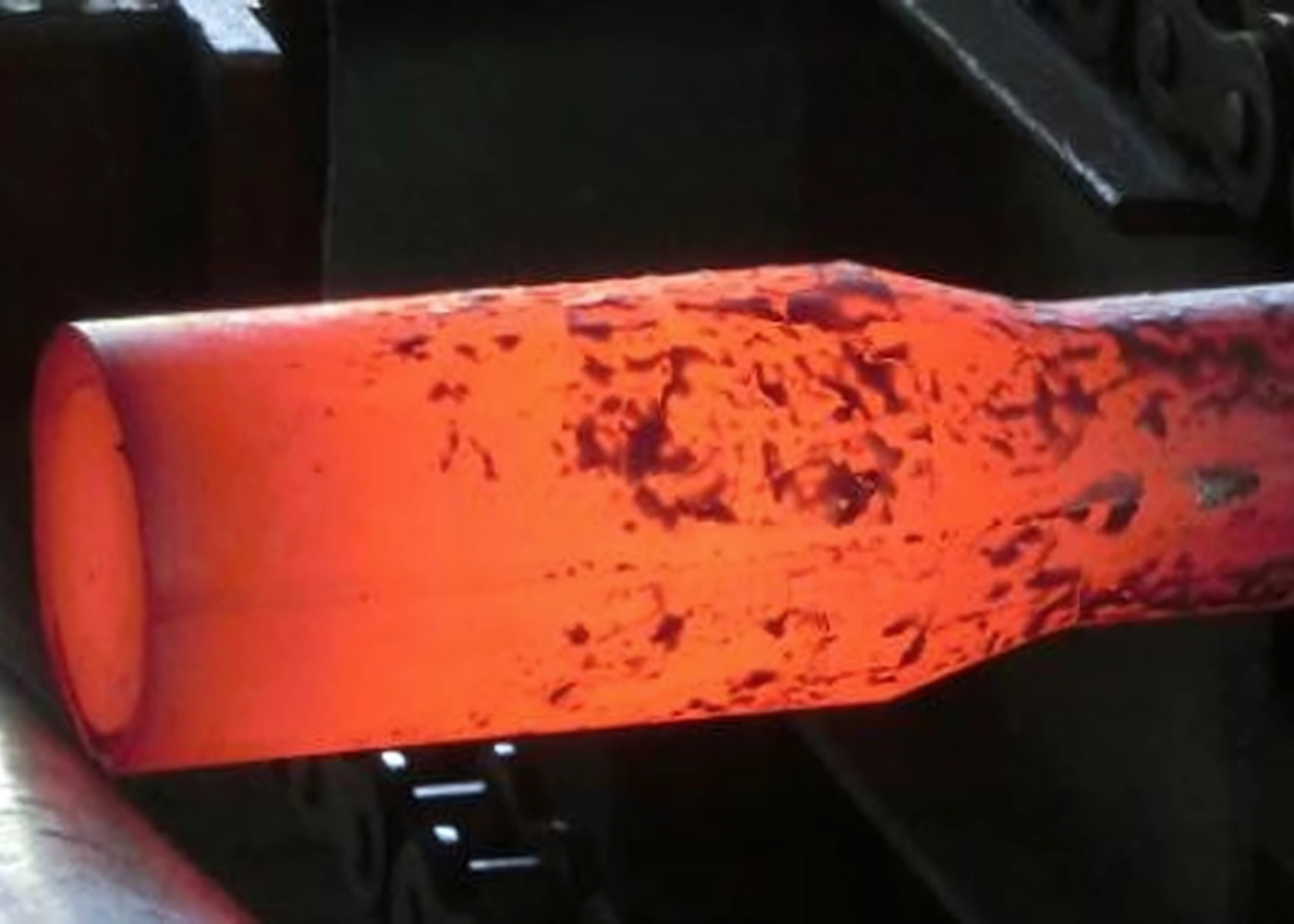

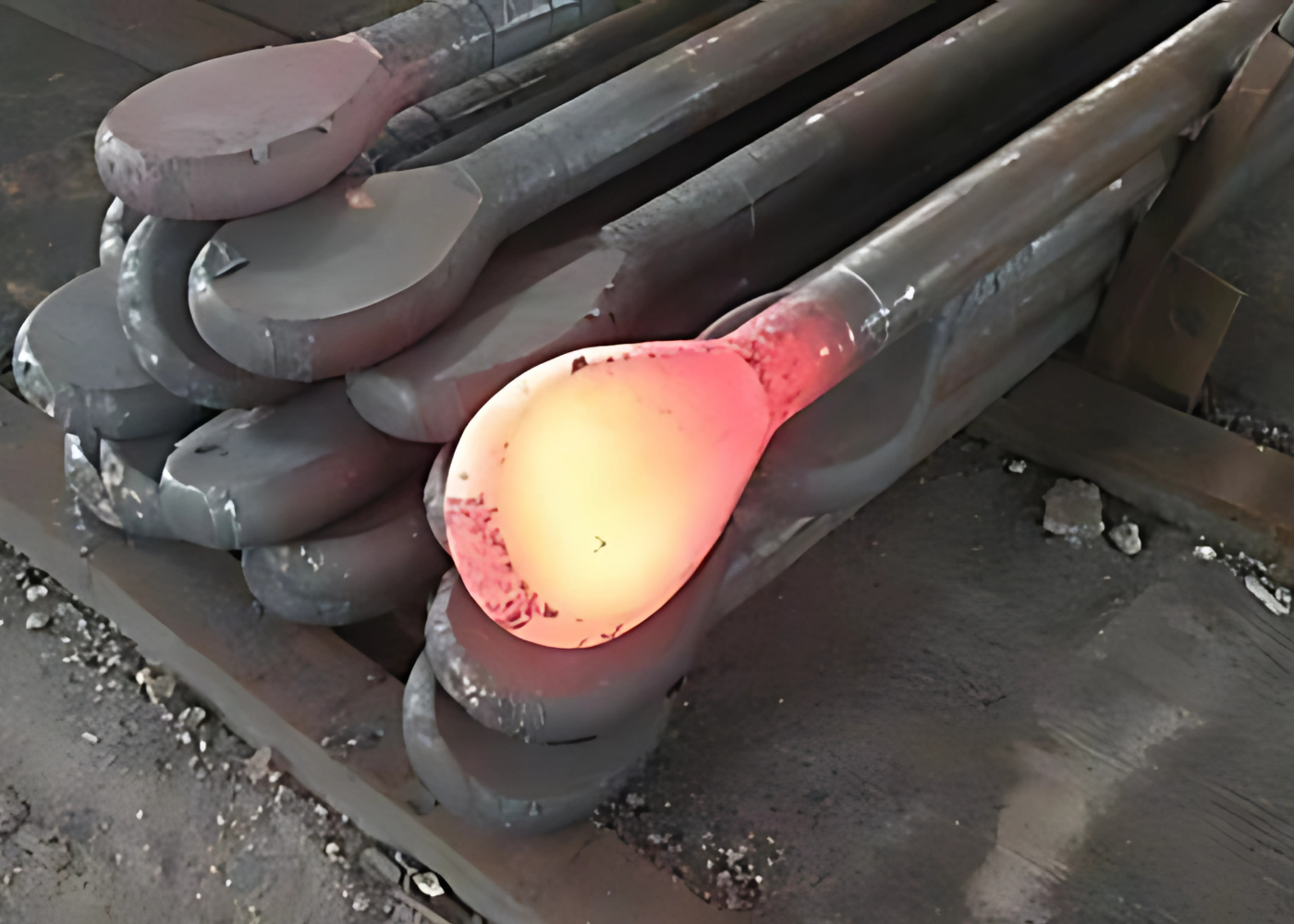

Taonta ja järkytys: Vahvuuden rakentaminen
Tangonpäät taotaan tai puristetaan paksumpien liitosten luomiseksi, mikä vähentää jännityskeskittymiä kriittisissä liitoskohdissa, kuten kierteissä tai liittimissä. Tämä vaihe on olennaisen tärkeä väsymiskestävyyden varmistamiseksi, erityisesti silloin, kun sidontatangot altistuvat toistuvalle aaltoliikkeelle tai dynaamiselle kuormitukselle. Suuren kapasiteetin valmistajat voivat käyttää 1000 tonnin hydraulisia puristimia halkaisijaltaan jopa 130 mm:n terästankojen muotoiluun.
Lämpökäsittely: Kovuuden ja johdonmukaisuuden varmistaminen
Jokaiselle sidontatangolle tehdään hallittu lämpökäsittelyprosessi, johon kuuluu tasainen kuumentaminen, sammuttaminen ja karkaisu vaadittujen mekaanisten ominaisuuksien saavuttamiseksi. Näin varmistetaan korkea vetolujuus, sitkeys ja iskunkestävyys, jotka ovat välttämättömiä suorituskyvyn kannalta vaihtelevissa meri- ja rakennekuormituksissa. Tiukat testausmenetelmät, kuten veto-, Charpy-isku- ja kovuuskokeet, varmistavat, että jokainen erä toimii tasaisesti ja luotettavasti koko käyttöikänsä ajan.

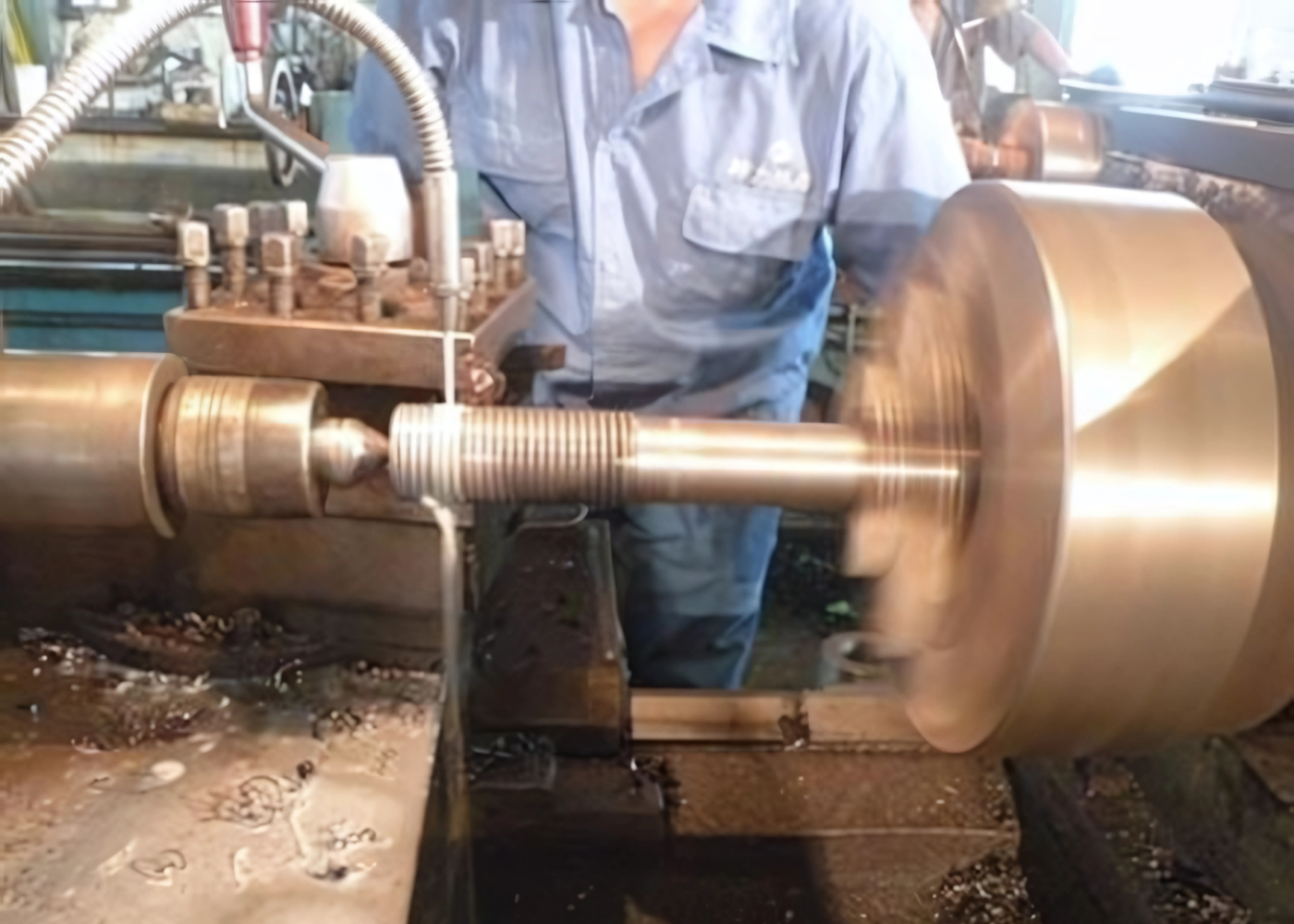

Tarkkuuskoneistus ja kierteitys yhteensopivuutta varten
Lämpökäsittelyn jälkeen tangot suoristetaan ja koneistetaan CNC-sorvilla tai kierteenvalssausjärjestelmillä tarkkojen taottujen tai upset-kierteiden tuottamiseksi. Tarkka kierteitys on elintärkeää järjestelmän rakenteellisen eheyden kannalta, sillä se varmistaa täydellisen istuvuuden vastaavien muttereiden, liittimien ja aluslevyjen kanssa. Tämä tarkkuus tukee asianmukaista kuormansiirtoa, turvallista kokoonpanoa paikan päällä ja pitkäaikaista suorituskykyä myös jälkijännityksessä tai dynaamisissa kuormitusolosuhteissa.

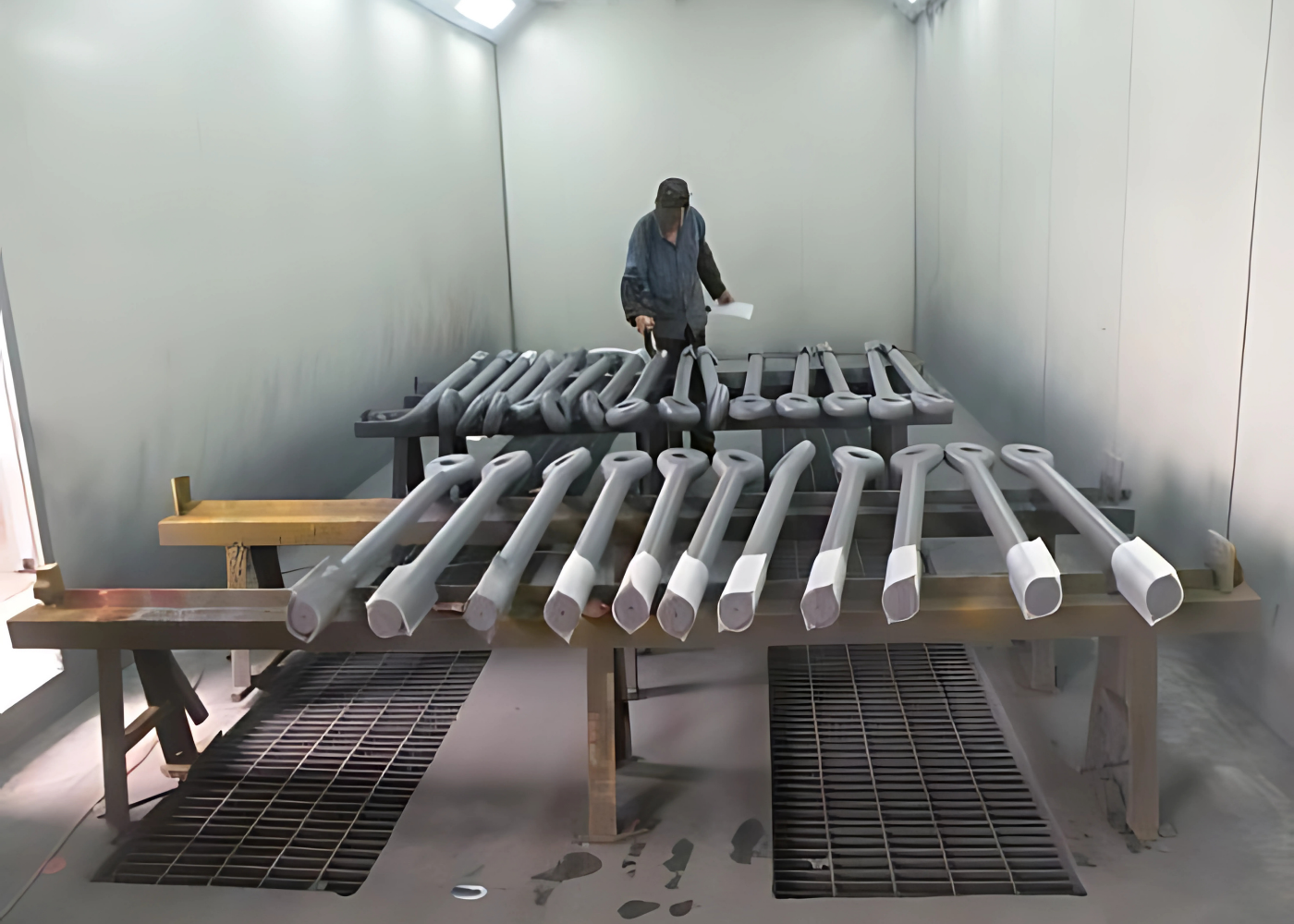

Pintakäsittely ja korroosiosuojaus
Korroosiosuojaus on olennaisen tärkeää meriveteen asennetuille tai korroosiota aiheuttavaa maaperää sisältäviin perustuksiin upotetuille merenkulun sidontatangoille.
Raepuhallus & puhdistus
Tangot puhdistetaan täydellisesti kalkin ja epäpuhtauksien poistamiseksi ja pinnan valmistelemiseksi suojapinnoitteita varten.
Suojapinnoitusvaihtoehdot
- Sinkkipitoinen epoksipohjuste: Käytetään yleiseen merenkulun korroosionkestävyyteen.
- Kolmen öljyn ja kahden kankaan korroosionestokäsittely: Merenkulun sidontatankoja varten, jotka toimivat aggressiivisessa merivedessä tai maaperään upotetuissa olosuhteissa, jotkut valmistajat tarjoavat vankkaa kolmen öljyn kaksikangasjärjestelmää. Tämä monikerroksinen prosessi tarjoaa sekä mekaanisen vahvistuksen että poikkeuksellisen korroosiosuojauksen:
First Layer: An initial anti-corrosion coating, such as bituminous paint, epoxy coal tar, or equivalent heavy-duty primer.
First Cloth: A fibreglass cloth wrap is applied while the coating is wet, adding tensile strength and impact resistance.
Second Layer: A second anti-corrosion layer fully embeds the first cloth.
Second Cloth: Another fibreglass cloth wrap further reinforces the barrier.
Third Layer: A final topcoat completes the system, sealing all layers.
Huomautus: Pinnoitukset tulisi levittää kierteitetyille tai koneistetuille pinnoille vasta lopullisen asennuksen jälkeen. Näin vältetään kokoonpanoon ja kiristämiseen liittyvät ongelmat.
Useimmissa tapauksissa pohjakerros levitetään tehtaalla, ja viimeiset kerrokset lisätään paikan päällä seinägeometrioiden sovittamiseksi ja kierteiden suojaamiseksi.
Rikkomaton testaus ja laadunvarmistus
Kaikki tuotantovaiheet sisältävät:
- Ultraääni- ja magneettihiukkastestit.
- Veto- ja vetotestaus.
- Kierremittarin tarkastus.
- Silmämääräinen tarkastus ja DFT-mittaukset.
Jokaiseen toimitukseen sisältyy kattava testi ja materiaalitodistukset, jotka vahvistavat vetokyvyn, iskunkestävyyden, kemiallisen koostumuksen ja projektin eritelmien täydellisen noudattamisen.

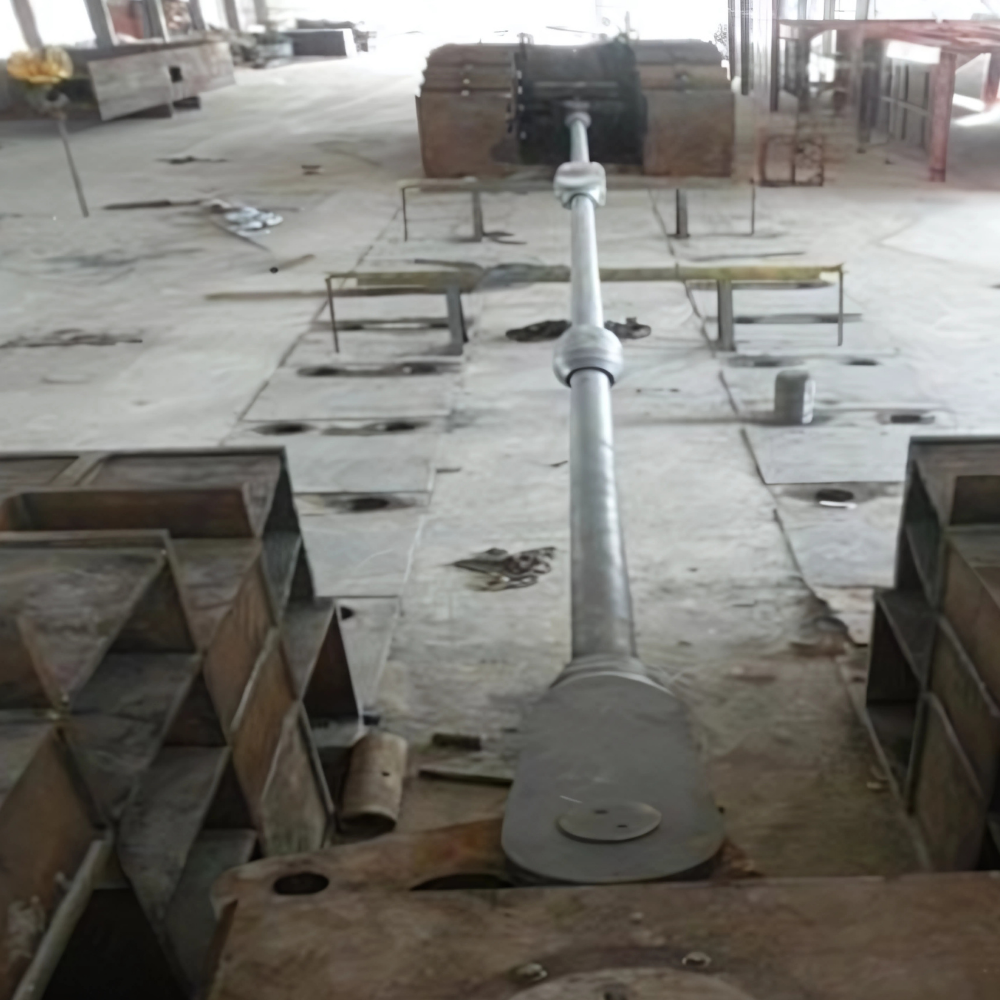

Kokoonpano, pakkaaminen ja toimitus paikalle
Kierteitetyt osat koekootaan ennen toimitusta oikean istuvuuden varmistamiseksi. Kaikki osat kääritään ja suojataan kosteudelta. Pakkaukset on merkitty selvästi urakoitsijoille ja asiakkaille kenttäasennuksen sujuvoittamiseksi.

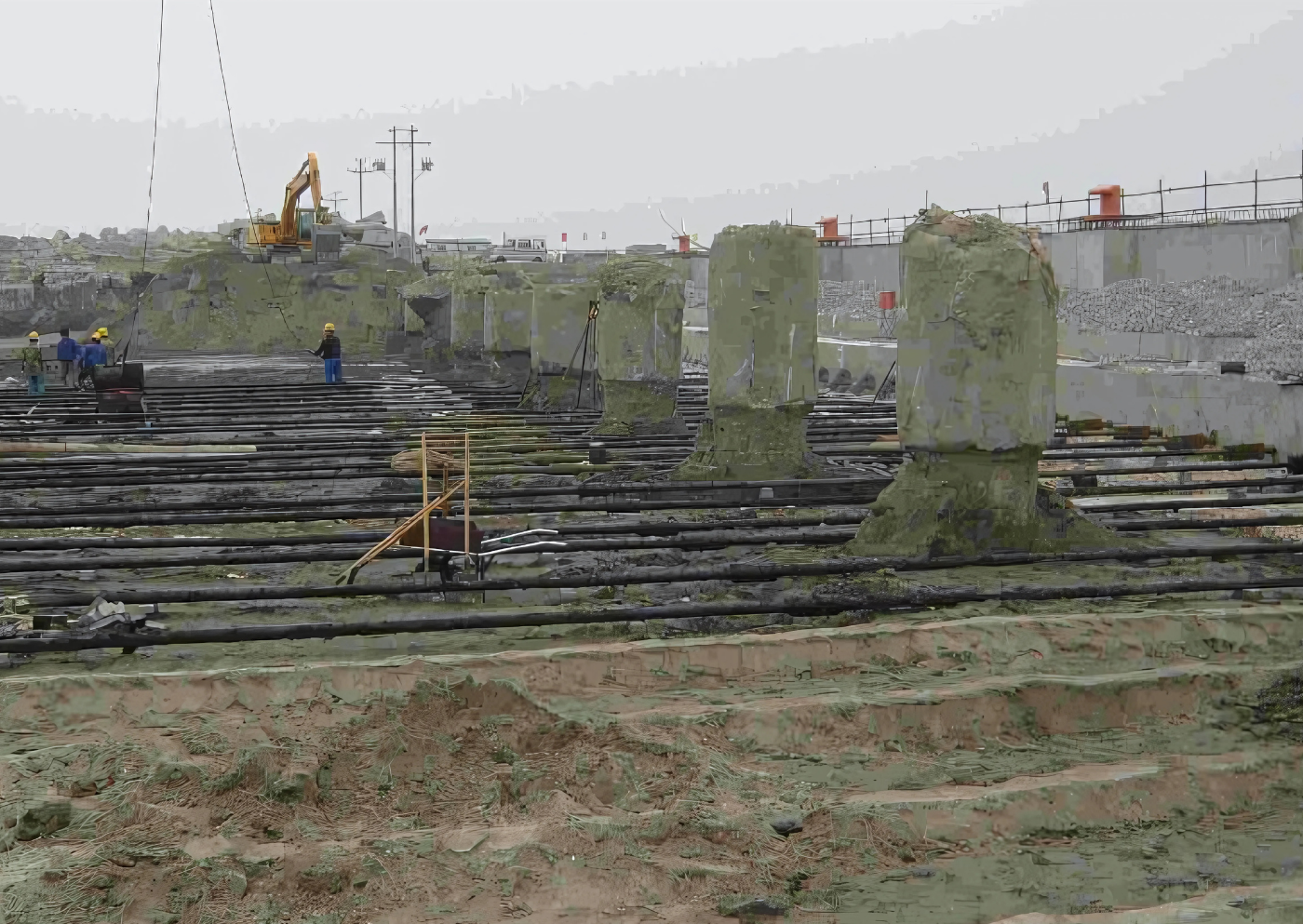

Teräsvetotankojen asennus ja jälkikiristys paikan päällä
Työmaalla teräsvetotangot asennetaan paaluseinän (etuseinän) ja maahan upotetun ankkuripölkyn tai ankkuriseinän väliin. Hydraulisia tunkkeja käytetään määrämittaisen esijännityksen aikaansaamiseksi, joka vastaa järjestelmän turvallista työkuormaa. Lisävarusteena saatavien nivellettyjen liitosten tai kytkimien avulla voidaan mukautua asennustoleransseihin ja kulmavinoihin. Näin varmistetaan oikea voimansiirto, säilytetään rakenneosien linjaus ja estetään paikalliset jännityskeskittymät, jotka kaikki edistävät ankkuroidun tukirakenteen pitkän aikavälin vakautta.
Elinkaarihoito: Korroosionesto ja päivitykset
Pitkäaikaisen suorituskyvyn varmistamiseksi suositellaan ankkuritankojen säännöllistä tarkastusta ja jälkijännittämistä erityisesti merialueilla tai aggressiivisissa maaperäympäristöissä. Joissakin tapauksissa katodisuojausjärjestelmiä – kuten uhrautuvia anodeja tai vaikuttavan virran järjestelmiä – käytetään korroosioriskien vähentämiseksi vuorovesialueilla, roiskevyöhykkeillä tai upotetuissa osissa. Nämä järjestelmät toimivat yhdessä suojapinnoitteiden kanssa pidentääkseen käyttöikää ja vähentääkseen huoltokustannuksia.
Keskeiset asiat
- Merenkulun vetotangot on suunniteltu tarkasti varmistamaan maksimaalinen suorituskyky vaativissa olosuhteissa.
- Lujitettu teräs, taotut kierteet ja nivelletyt liitokset takaavat rakenteellisen eheyden.
- Kehittyneet pinnoitteet, kuten kolmen öljyn ja kahden kankaan järjestelmä, takaavat pitkäaikaisen korroosionkestävyyden.
- Koko elinkaaren strategiat suunnittelusta asennukseen ja tarkastukseen auttavat välttämään kalliita vikoja.
- Räätälöityjä malleja on nyt saatavana palkeille, väliseinille, H-paaluille ja yhdistelmämuureille, jotka täyttävät korkeat jäykkyysvaatimukset ja hankekohtaiset geometriat. Nämä kokoonpanot parantavat yhteensopivuutta rakennekuormien ja työmaaolosuhteiden kanssa.
