Vinyylinen tukiseinä on noussut ensisijainen ratkaisu rantakiinteistöjen omistajille, insinööreille ja meriurakoitsijoille, jotka etsivät kestävää ja vähän huoltoa vaativaa suojaa rantaviivan eroosiota, aaltojen vaikutusta ja vaihtelevaa vedenpintaa vastaan. Nykyaikaiset vinyyliset laipiomateriaalit ovat enemmän kuin pelkkiä rakenteellisia esteitä, ja ne tarjoavat yhdistelmän lujuutta, vakautta ja visuaalista miellyttävyyttä – ilman puun korkeaa ylläpitokustannuksia tai teräspaalujen korroosioriskejä.
Tässä oppaassa esitellään vinyylisen laipion suunnittelun keskeiset elementit, sen todellinen suorituskyky ja se, miten varmistetaan säännösten noudattaminen ja säilytetään samalla esteettinen eheys.
Mikä on vinyylinen laipio?
Vinyylinen laipio on pystysuora seinärakenne, joka koostuu toisiinsa lukittavista vinyyliponttien paaluista, joita tuetaan vaakasuuntaisilla siivekkeillä, sidontajärjestelmillä ja suojaavalla yläosalla. Toisin kuin tyypilliset ranta- tai tukimuurit, vinyyliset laipiot on suunniteltu erityisesti rantaympäristöihin – ne kestävät aaltoenergiaa, maaperän liikkeitä ja hydrostaattista painetta.
Miten se eroaa:
- Merimuurit ovat suuria, usein betonirakenteisia rakenteita, jotka on suunniteltu korkea-energisille rannikoille.
- Tukimuuria käytetään pääasiassa sisämaassa maaperän rinteiden vakauttamiseen.
- Vinyyliset laipiot ovat ihanteellisia kohtalaisen energiapitoisille alueille, joilla korroosionkestävyys, asennuksen helppous ja räätälöinti ovat ensisijaisia.
Vinyylisen tukiseinän materiaalit ja rakenteelliset osat
Hyvin rakennettu vinyylinen tukiseinä sisältää tyypillisesti:

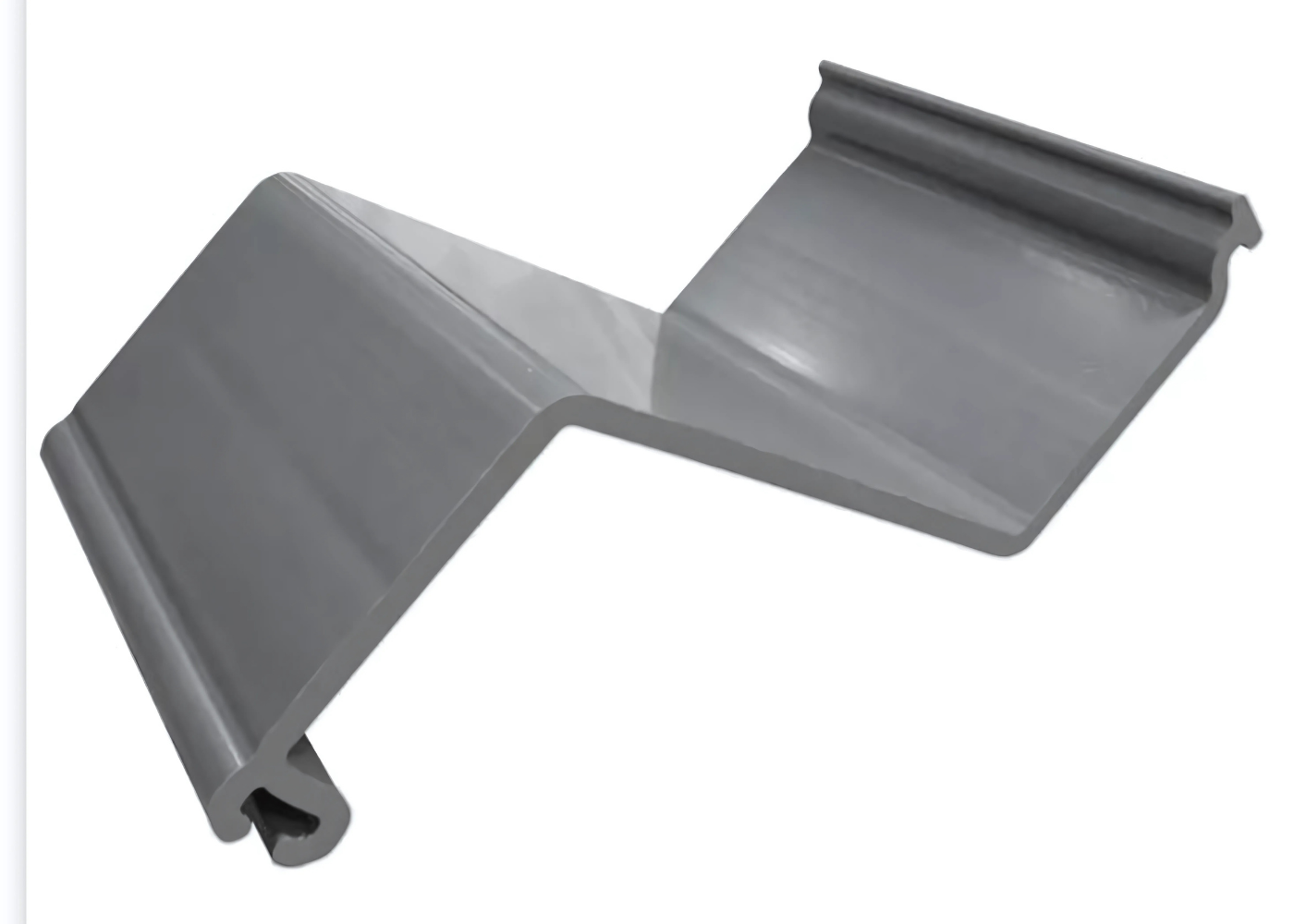

- Vinyylipontit – korroosionkestävistä profiileista valmistetut lukittavat pystysuorat esteet.
- Vaakapalkit – Vaakasuuntaiset tukipalkit (puu tai komposiitti), jotka jakavat rakenteellisia kuormia.
- Vetotangot – Ankkurointikomponentteja (esim. kierteitangot tai harjateräkset), jotka vastustavat maanpainetta.
- Päällinen – Suojaava ja esteettinen viimeistely, joka toimii usein laiturina tai kävelytienä.
- Ankkurit – Maanalaiset kestävyyspisteet, jotka varmistavat seinän vakauden kuormituksen alaisena.
Huomiot vinyylisen tukiseinän suunnittelussa
Maaperäolosuhteet, kuormitus ja ympäristö
Tehokas laipiosuunnittelu edellyttää seuraavien seikkojen perusteellista arviointia:
- Maalaji ja tiivistyminen
- Hydrostaattiset ja elävät kuormat (ajoneuvot, rakenteet)
- Vedenpinnan vaihtelut ja kausittaiset maanpinnan siirtymät
Vinyylipaalut ovat joustavia rasituksessa ja kestävät ympäristön voimat halkeilematta tai ruostumatta.
Upotus ja rakenteellinen vakaus
Suunnittelusuosituksiin sisältyy yleensä:
- Upotussyvyys 1/3-1/2 paalun kokonaispituudesta, joka on mukautettu rapautumissyvyyden ja aallokon vaikutuksen mukaan.
- Raskaammat profiilit tiiviille tai epävakaalle maaperälle.
- Oikea sidontalevyjen ja paalujen sijoittelu taivutus- tai kaatumisvoimien kestämiseksi.
Vaativammissa ympäristöissä voidaan käyttää teräslevypaaluja, mutta vinyyli on edelleen suositeltavin vaihtoehto helppokäyttöisyytensä ja kemiallisen kestävyytensä vuoksi.
Asennusprosessi: Laitteet ja menetelmät
Vinyylipontit ovat terästä kevyempiä ja helpommin asennettavissa erilaisilla laitteilla:
- Tärinävasara – Tehokas hiekkaisessa tai pehmeässä maaperässä.
- Kaivuriin kiinnitetty lautasmurskain – Sopii pienimuotoiseen tai kotitalousasennukseen.
- Hydraulivasarat tai paaluvasarat – Käytetään tiheämmissä maaperissä tai raskaampia profiileja asennettaessa.
- Paalutuslaitteistot – Ihanteellinen kaupallisiin tai teollisiin sovelluksiin.
Teräspaaluihin verrattuna vinyyliponttien asentaminen on kustannustehokkaampaa niiden pienemmän painon vuoksi, mikä vähentää työ- ja konekustannuksia.
Suunnittelu pitkäikäisyyttä varten
Nykyaikaiset vinyyliset laipiot on suunniteltu vuosikymmenien suorituskykyä varten:
- Kestävät profiilit – Kestävät halkeilua, UV-säteilyä, meren poraajia ja lahoa.
- Modulaarinen rakenne – mahdollistaa helpon korjauksen tai osien vaihdon.
- Käyttöikä – Vaihtelee 40-75 vuoden välillä ympäristöolosuhteista riippuen.
Saumaton esteettinen integrointi
Vinyyliset tukiseinät parantavat rantakiinteistöjen ulkonäköä ja tarjoavat samalla rakenteellisia etuja:
- Värivaihtoehdot – Neutraalit sävyt (harmaa, ruskehtava, ruskea) luonnolliseen tai rakennettuun ympäristöön.
- Kansirakenteen integrointi – Helposti yhdistettävissä puu-, komposiitti- tai betonikorkkien kanssa.
- Maisemalliset siirtymät – Yhteensopiva pehmytmaisemien, laitureiden, veneluiskien ja laitureiden kanssa.
Lainsäädännön ja ympäristön vaatimustenmukaisuus
Vahvista ennen rakentamista:
- Lupavaatimukset – Rannikkoviranomaisilta ja paikallisilta suunnitteluosastoilta
- Ympäristövaikutukset – Vinyyli on inertti, ei liukeneva ja kierrätettävä – toisin kuin puunsuoja-aineet tai pinnoitettu teräs.
- Eroosiostandardit – Varmista, että järjestelmäsi täyttää tulvien lieventämistä ja rantaviivan vakauttamista koskevat määräykset.

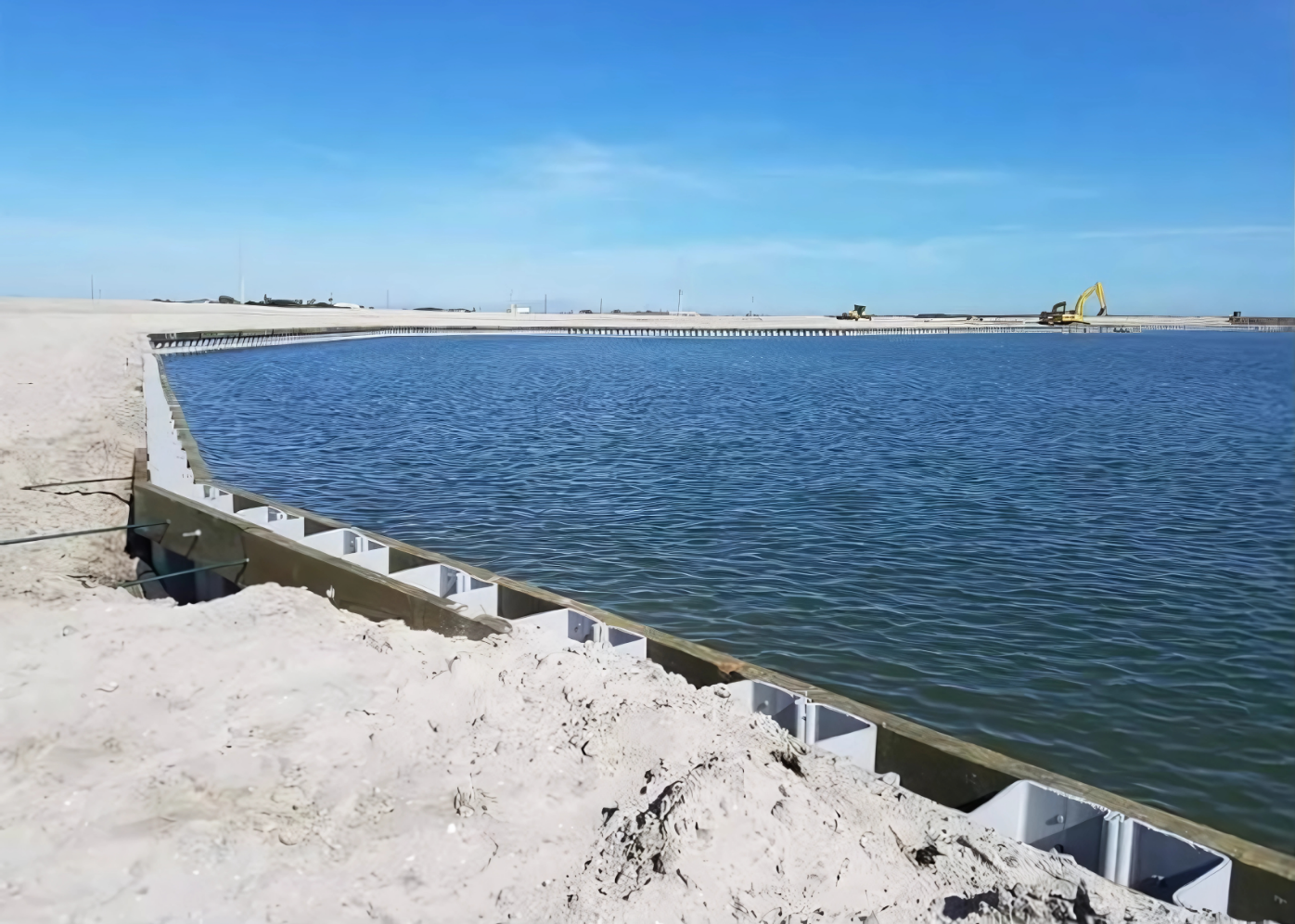

Todellisen maailman sovellukset
Vinyylisiä laipioita käytetään sekä yksityisellä että kaupallisella sektorilla:
- Asuntolaiturit – visuaalisesti yhtenäiset, vähän huoltoa vaativat ratkaisut
- Kaupalliset satamat – Infrastruktuurin ja kiinnitysalueiden raskas suojaus.
- Tulvavyöhykkeet – Pystysuorat esteet myrskytulvien torjumiseksi ja eroosion estämiseksi.
Päätelmä
Hyvin suunniteltu vinyylinen laipio on enemmän kuin este – se on pitkän aikavälin investointi rannikon vakauteen, visuaaliseen ilmeeseen ja ympäristövastuullisuuteen. Korroosionkestävien profiilien, yksinkertaisen asennuksen ja vähäisen huollon ansiosta vinyyli on yksi tehokkaimmista nykyisin saatavilla olevista merirakennusmateriaaleista.
Olitpa sitten rakentamassa uutta laituria, vahvistamassa rantaviivaa tai kunnostamassa ikääntyviä rakenteita, vinyylipaalut tarjoavat joustavuutta, kestävyyttä ja arvoa nykyaikaisiin rantaviivan haasteisiin.
