Wprowadzenie
Wraz z rosnącymi wymaganiami w zakresie wydajności budynków i optymalizacji materiałów, inżynierowie i wykonawcy zwracają się w stronę formowania pustek jako skutecznego rozwiązania w celu zmniejszenia zużycia betonu, zminimalizowania obciążeń własnych i zarządzania ryzykiem związanym z glebą. Te systemy inżynieryjne, często wykonane z lekkich materiałów, takich jak styropian (EPS), wprowadzają kontrolowane puste przestrzenie w żelbetowych płytach i żelbetowych belkach podwalinowych.
Pustaki nie są już niszowymi komponentami w projektowaniu konstrukcyjnym; stały się niezbędnymi narzędziami do osiągnięcia opłacalnej, zrównoważonej i technicznie solidnej konstrukcji.
W tym przewodniku omówiono wszystko, co należy wiedzieć o formach pustych przestrzeni: ich przeznaczenie, rodzaje, zalety, wymagania techniczne, instalację i praktyczne zastosowania w projektach konstrukcyjnych i geotechnicznych.
Czym są formatory próżniowe?
Pustaki to lekkie, prefabrykowane elementy – najczęściej wykonane ze spienionego polistyrenu (EPS) – wykorzystywane do tworzenia kontrolowanych pustek w elementach betonowych lub pod nimi. Pustki te poprawiają wydajność poprzez zmniejszenie zużycia materiału przy jednoczesnym zachowaniu właściwości konstrukcyjnych. EPS jest szeroko stosowany ze względu na niską gęstość, podatność na formowanie, odporność na wilgoć i szeroki zakres wytrzymałości na ściskanie.
Po odlaniu w żelbetowych płytach lub belkach, puste formy umożliwiają:
- Wydajność materiałowa (mniej betonu i prętów zbrojeniowych)
- Redukcja wagi elementów konstrukcyjnych
- Ochrona przed falowaniem gruntu i bocznym naciskiem gruntu
- Izolacja termiczna i tłumienie akustyczne w określonych zastosowaniach
Rodzaje formatorów pustych przestrzeni
Wybór systemu pustych przestrzeni zależy od wymagań konstrukcyjnych, warunków glebowych i ograniczeń specyficznych dla projektu. Kluczowe typy obejmują:
Płaskie arkusze EPS
Stosowane głównie pod belkami podwalinowymi i płytami stropowymi, płaskie arkusze działają jako ściśliwe wypełnienie umożliwiające ruch gleby spowodowany zmianami wilgotności. Są one powszechnie stosowane w miejscach o glebach gliniastych podatnych na falowanie gruntu.
Modułowe systemy EPS Void:
Formowane elementy z polistyrenu ekspandowanego są kształtowane w celu zmniejszenia ciężaru własnego płyty. Są one często instalowane między warstwami prętów zbrojeniowych w płytach dwukierunkowych lub jednokierunkowych.
Przykłady: Moduły w kształcie kopuły lub wafla, instalowane w celu utworzenia żebrowanych wzorów płyt.
Stały szalunek z pustymi przestrzeniami:

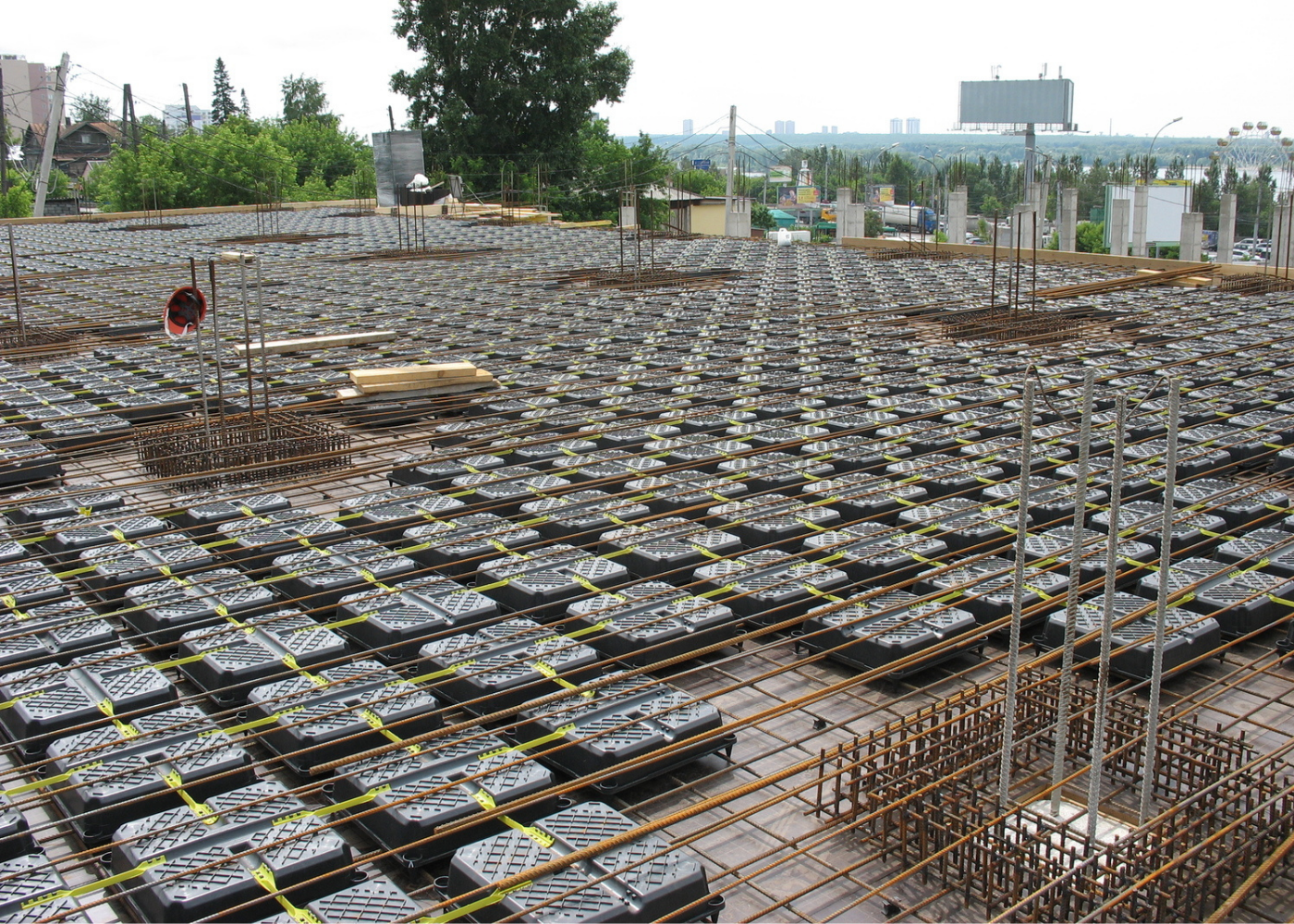

Systemy te integrują elementy konstrukcyjne i szalunkowe. Moduły puste pozostają osadzone w płycie po wylaniu, służąc zarówno jako stały szalunek, jak i część systemu konstrukcyjnego.
Przykład: Plastikowe systemy modułowe stosowane w dwukierunkowych płytach oświetleniowych, oferujące wysoką sztywność strukturalną i zmniejszoną objętość.
Ściśliwe wypełnienie strukturalne do ochrony przed falowaniem gruntu:
W strefach ekspansywnego gruntu ściśliwe bloki wypełniające chronią elementy konstrukcyjne przed wzrostem ciśnienia gruntu. Płyty EPS są najczęstszym wyborem ze względu na przewidywalną ściśliwość i wysoką kontrolę deformacji.
Kluczowe zalety formatorów próżniowych
1. Efektywność strukturalna
- Zmniejszenie obciążenia własnego nawet o 30-35%, co umożliwia zastosowanie smuklejszych systemów podłogowych.
- Niższe zapotrzebowanie na pręty zbrojeniowe nawet o 40%
- Zmniejszenie całkowitej masy budynku nawet o 10%
2. Ekonomiczna konstrukcja
- Mniejsza objętość betonu i zbrojenia = niższy koszt materiałów
- Szybsza instalacja dzięki modułowości i prostemu rozmieszczeniu
- Zmniejszony transport i obciążenie dźwigu dzięki lekkiemu materiałowi
3. Ochrona przed ruchami gleby
- Działa jako ściśliwe wypełnienie zapobiegające falowaniu gruntu w glebach bogatych w glinę
- Pomagają złagodzić nacisk boczny w ekspansywnych lub przesuwających się podłożach
- Nadaje się zarówno do nowych fundamentów, jak i renowacji budynków
4. Trwałość i zrównoważony rozwój
- EPS jest odporny na wilgoć, obojętny i nie ulega biodegradacji – zapewniając długą żywotność
- Zmniejsza zapotrzebowanie na bardziej tradycyjne materiały wypełniające, takie jak żwir lub piasek.
- W pełni nadające się do recyklingu i odpowiednie do zastosowań tymczasowych lub stałych
Rozważania strukturalne
Korzystanie z pustych form wymaga starannego projektu konstrukcyjnego, często we współpracy między inżynierami geotechnicznymi i konstrukcyjnymi.
Wytrzymałość na ściskanie
Pustaki EPS są dostępne w wytrzymałościach na ściskanie, które zazwyczaj pokrywają większość potrzeb w zakresie nośności płyt, belek i fundamentów. Wybór zależy od:
- Grubość płyty
- Typ wzmocnienia
- Lokalizacja pustych przestrzeni
- Przewidywane obciążenia pod napięciem
Transfer obciążenia
Ponieważ puste przestrzenie zmniejszają objętość betonu, wymagany jest staranny projekt, aby zachować właściwości konstrukcyjne:
- Odpowiedni rozkład obciążenia na żebra płyty lub strefy stałe
- Wystarczająca wytrzymałość na ścinanie i zginanie w krytycznych punktach styku
- Kontrola ścinania przebijającego, zwłaszcza wokół kolumn i obszarów nośnych
- Monitorowanie ugięcia różnicowego między strefami pustymi i litymi, szczególnie w płytach o dużej rozpiętości, w celu zapewnienia użyteczności i długoterminowej wydajności.
Dwukierunkowo rozjaśnione płyty wykorzystujące puste przestrzenie w kształcie kopuły muszą być starannie dopracowane w miejscach przecięcia słupów i belek, aby uniknąć słabych stref.
Odporność na ogień i wilgoć
EPS ma doskonałą odporność na wilgoć, ale w projekcie należy uwzględnić jego odporność na ogień. Aby spełnić wymagania kodeksowe, stosuje się pokrywy ognioodporne lub betonowe pokrywy minimalne.
Zastosowania w nowoczesnym budownictwie
Formery próżniowe są szeroko stosowane w
1. Płyty stropowe z betonu zbrojonego
Modułowe kopuły EPS tworzą przypominające siatkę żebrowane płyty o dużej wytrzymałości na zginanie. Jest to powszechne w:
- Budynki komercyjne
- Garaże
- Magazyny
- Lotniska i węzły transportowe
Płyty te utrzymują płaskie sufity, ułatwiając instalacje MEP i obniżając wysokość sufitu.
2. Belki podwalinowe i fundamenty
W strefach ekspansywnej gliny ściśliwe arkusze EPS pod belkami i płytami zapewniają ochronę przed falowaniem, zmniejszając wzrost ciśnienia i pękanie.
3. Projekty infrastrukturalne
Pokłady mostów, tunele i podniesione jezdnie korzystają z pustych przestrzeni w grubych płytach, aby zmniejszyć wagę i zużycie materiału.
4. Formowanie otworów i konstrukcji tymczasowych
Szalunki próżniowe działają również jako elementy zastępcze dla przyszłych włazów dostępowych, rur lub kanałów elektrycznych i są często używane w tymczasowych zastosowaniach szalunkowych ze względu na łatwość ich demontażu.
Sześć przykładów kluczowych zastosowań formatorów próżniowych
Opierając się na rzeczywistych doświadczeniach projektowych, wykorzystanie pustych przestrzeni można podzielić na sześć podstawowych zastosowań. Podkreślają one wszechstronność systemów pustych przestrzeni EPS w różnych typach budynków:
1. Niskie budynki (1-3 piętra)
Puste formy są używane do tworzenia płaskich systemów płytowych wspieranych tylko przez ściany obwodowe – eliminując wewnętrzne kolumny i umożliwiając projektowanie na otwartym planie.
Przypadek użycia: Budynki mieszkalne, sklepy, małe domy kultury i magazyny
Przykład projektu:
Korzyści:
- Wnętrza bez kolumn
- Mniejsze obciążenia wykopów i fundamentów
- Szybsze terminy budowy
2. Konstrukcje nośne ścian średniej wysokości (4-7 pięter)
Płyty z pustymi przestrzeniami na bazie EPS umożliwiają tworzenie lekkich systemów stropowych, które uzupełniają konstrukcję ścian z betonu komórkowego (AAC), powszechnie stosowaną w budownictwie mieszkaniowym średniej wysokości.
Przypadek użycia: Bloki mieszkalne, domy studenckie, kompaktowe budynki komercyjne
Przykład projektu:
Korzyści:
- Ekonomiczne fundamenty dzięki zmniejszonej wadze płyty fundamentowej
- Nie jest wymagana dodatkowa izolacja elewacji
- Czyste wykończenie: „tynk, farba i zapomnij”
3. Monolityczne budynki wysokościowe (8-25 pięter)
W wielopiętrowych budynkach z betonowymi ramami odlewanymi na miejscu, puste formy zmniejszają ciężar własny płyty bez wpływu na nośność.
Przypadek użycia: Wieżowce mieszkalne, inwestycje wielofunkcyjne, kompleksy handlowe
Korzyści:
- Duży zasięg (500-600 m² na piętro)
- Ulepszony rozkład obciążenia dzięki zmniejszonym przekrojom konstrukcyjnym
- Uproszczona standaryzacja planów pięter na różnych poziomach
4. Budynki wysokie i charakterystyczne
Najnowocześniejsze projekty łączą płyty z pustymi przestrzeniami ze stalowo-betonowymi słupami kompozytowymi lub systemami typu rura w rurze dla konstrukcji o dużym obciążeniu.
Przypadek użycia: drapacze chmur, wieże biurowe, węzły infrastruktury publicznej
Przykład projektu:
Korzyści:
- Wysokowydajne płyty ze zintegrowanymi kanałami MEP
- Zminimalizowana grubość płyty (nawet 400-500 mm)
- Elastyczność w projektowaniu atriów i otwartych przestrzeni
5. Garaże (podziemne lub podwyższone)
Puste formy umożliwiają rozwiązania parkingowe z płaską płytą bez belek lub stropów, maksymalizując użyteczną przestrzeń parkingową i upraszczając układy podłóg.
Przypadek użycia: Miejskie parkingi, garaże w centrach handlowych, parkingi z zielonym dachem
Przykład projektu:
Korzyści:
- Brak opuszczanych belek lub stref ograniczonej wysokości
- Zwiększona jednolitość estetyczna i strukturalna
- Opcje zielonego budynku z zagospodarowaniem terenu na dachu
6. Renowacja budynków i wyrównywanie podłóg
Pustaki są również stosowane w modernizowanych starszych budynkach w celu skorygowania poziomu podłogi lub wzmocnienia istniejących płyt bez przeciążania konstrukcji.
Przypadek użycia: szkoły, obiekty zabytkowe, modernizacja biur
Przykład projektu:
Korzyści:
- Łatwy montaż nad istniejącymi płytami.
- Brak konieczności rozbiórki starego betonu
- Kompatybilny z systemami podłóg podniesionych i integracją HVAC
Wytyczne dotyczące instalacji
Prawidłowa obsługa i instalacja formatorów pustych przestrzeni ma zasadnicze znaczenie dla wydajności:
- Pozycjonowanie: Szalunki do pustych przestrzeni muszą być zamocowane w bezpieczny sposób, aby zapobiec flotacji podczas wylewania betonu.
- Odstępy: Odstępy między modułami powinny odpowiadać odstępom między zbrojeniami płyty, aby zapewnić efektywne ścieżki obciążenia.
- Wzmocnienie: Płyty z pustymi formami mają zazwyczaj dwie warstwy siatki – górną i dolną – z odpowiednimi długościami zakładek i pokryciem.
Wylewanie betonu: Beton powinien być wylewany w sposób kontrolowany i stabilny, aby zapobiec przemieszczaniu się lub uszkodzeniu elementów tworzących puste przestrzenie. Należy unikać nadmiernych wibracji, ponieważ mogą one kruszyć lub deformować moduły ze styropianu (EPS), szczególnie te o niższej wytrzymałości na ściskanie.
Aby zapobiec flotacji podczas odlewania, puste formy powinny być mechanicznie zamocowane lub obciążone, a wylewanie jest zwykle dwuetapowe:
Etap 1: Wylać beton do około połowy wysokości pustaków.
Etap 2: Po związaniu pierwszej warstwy w stopniu wystarczającym do zapewnienia wytrzymałości, pozostały beton jest wylewany do ostatecznego poziomu.
Metoda ta zapewnia właściwą hermetyzację, zmniejsza nacisk na EPS i utrzymuje wyrównanie zbrojenia i profilu płyty.
Producenci dostarczają szczegółowe informacje dotyczące konkretnego projektu, w tym metody połączeń, układ modułów i instrukcje instalacji.
Porównanie z tradycyjnymi materiałami wypełniającymi
Bardziej tradycyjne materiały wypełniające (np. żwir lub chudy beton) są cięższe, mniej elastyczne i nie oferują właściwości pochłaniania wstrząsów. Pustaki stanowią nowoczesną alternatywę o znaczących zaletach:
|
Cecha |
Tradycyjne wypełnienie |
Void Formers (EPS) |
|---|---|---|
|
Wypełnij Voidight |
Ciężki |
Bardzo lekki |
|
Możliwość ponownego użycia |
Nie |
Często trwałe lub nadające się do recyklingu |
|
Pochłanianie falowania |
Brak |
Doskonały |
|
Instalacja |
Wymagające obsługi ręcznej |
Szybki i modułowy |
|
Efektywność kosztowa |
Niski w całym cyklu życia |
Wysoki |
Przemyślenia końcowe
Pustaki szalunkowe to nie tylko innowacja – to integralna część inteligentniejszej konstrukcji. Zmniejszając ciężar własny, upraszczając integrację MEP i poprawiając długoterminową odporność, oferują one zarówno elastyczność projektowania, jak i oszczędność kosztów w całym cyklu życia. Ponieważ nowoczesne projekty w coraz większym stopniu dążą do wydajności i zrównoważonego rozwoju, zastosowanie lekkich systemów pustych przestrzeni jest przyszłościowym wyborem.
Przy odpowiednim doborze produktu, wkładzie inżynieryjnym i prawidłowej instalacji, pustaki mogą poprawić zachowanie strukturalne, uprościć konstrukcję i przyczynić się do długoterminowego sukcesu projektu.
Jeśli projektujesz żelbetowe płyty stropowe lub masz do czynienia z problematycznymi warunkami gruntowymi, rozważ pustaki nie jako opcjonalny dodatek, ale jako kluczowy element inteligentnej konstrukcji.
