Wprowadzenie: Dlaczego morskie ściągi stalowe zasługują na uwagę
Ściągi morskie są niezbędnymi elementami napinającymi, stosowanymi do stabilizacji ścian nabrzeży, grodzi ze ścianek szczelnych, ścian szczelinowych oraz ścian kombinowanych w portach i infrastrukturze przybrzeżnej. Ich podstawową rolą jest bezpieczne przenoszenie sił kotwiących na zakopany blok kotwiący lub ścianę kotwiącą, zapobiegając w ten sposób ruchom bocznym spowodowanym działaniem fal, uderzeniami cumowania i naciskami gruntu. Aby zapewnić długotrwałą stabilność, cały proces produkcji – od surowej stali po instalację na miejscu – musi spełniać rygorystyczne normy dotyczące wytrzymałości, ciągliwości i ochrony przed korozją.
Materiały i surowa stal: Zaczynając od jakości
Zakłady produkcyjne rozpoczynają produkcję od starannie dobranych wysokogatunkowych drobnoziarnistych stali węglowych lub stopowych. Materiały te są kute i poddawane obróbce cieplnej w celu uzyskania klas wytrzymałości od 345 MPa do 1080 MPa, w zależności od wymagań konstrukcyjnych. Wszystkie surowce stalowe są dostarczane z pełnymi certyfikatami walcowni i analizami składu chemicznego w celu potwierdzenia wytrzymałości, granicy plastyczności i ogólnej nośności. Ta rygorystyczna kontrola materiałów zapewnia stałą wydajność w całej gamie stalowych ściągów wykorzystywanych w zastosowaniach morskich i ścianach oporowych.

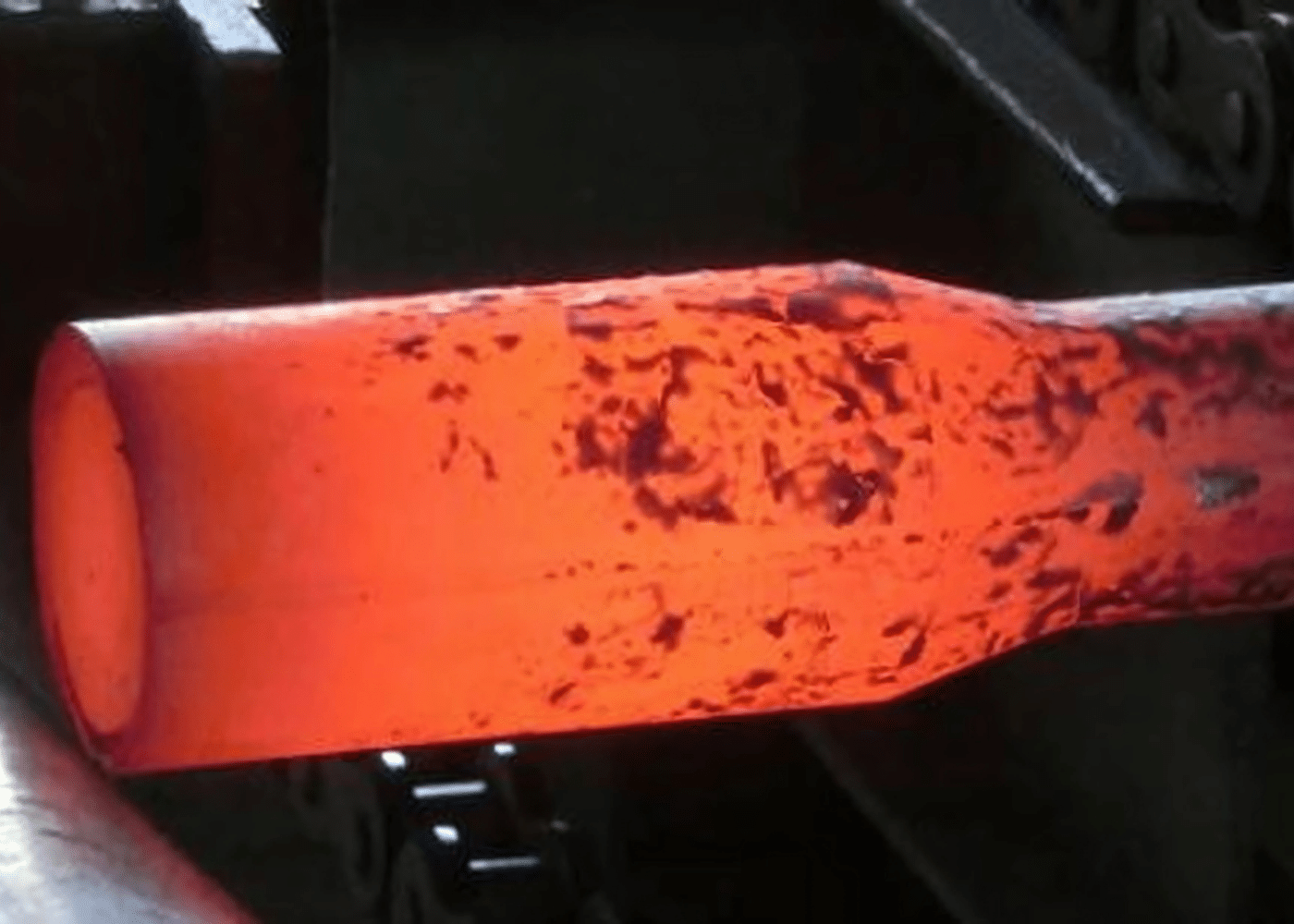

Kucie i spęczanie: Budowanie siły
Końcówki prętów są kute lub spęczane w celu utworzenia grubszych połączeń, które zmniejszają koncentrację naprężeń w krytycznych miejscach, takich jak gwinty lub łączniki. Ten etap jest niezbędny do zapewnienia wytrzymałości zmęczeniowej, zwłaszcza w przypadku cięgien poddawanych powtarzającym się falom lub obciążeniom dynamicznym. Producenci o dużej wydajności mogą używać 1000-tonowych pras hydraulicznych do kształtowania prętów stalowych o średnicy do 130 mm.
Obróbka cieplna: Zapewnienie wytrzymałości i spójności
Każdy drążek kierowniczy poddawany jest kontrolowanemu procesowi obróbki cieplnej, obejmującemu równomierne nagrzewanie, hartowanie i odpuszczanie w celu uzyskania wymaganych właściwości mechanicznych. Zapewnia to wysoką wytrzymałość na rozciąganie, plastyczność i odporność na uderzenia, które są niezbędne do pracy przy zmiennych obciążeniach morskich i strukturalnych. Rygorystyczne testy, w tym testy rozciągania, udarności Charpy’ego i twardości, weryfikują, czy każda partia zapewnia stałą i niezawodną wydajność przez cały okres użytkowania.

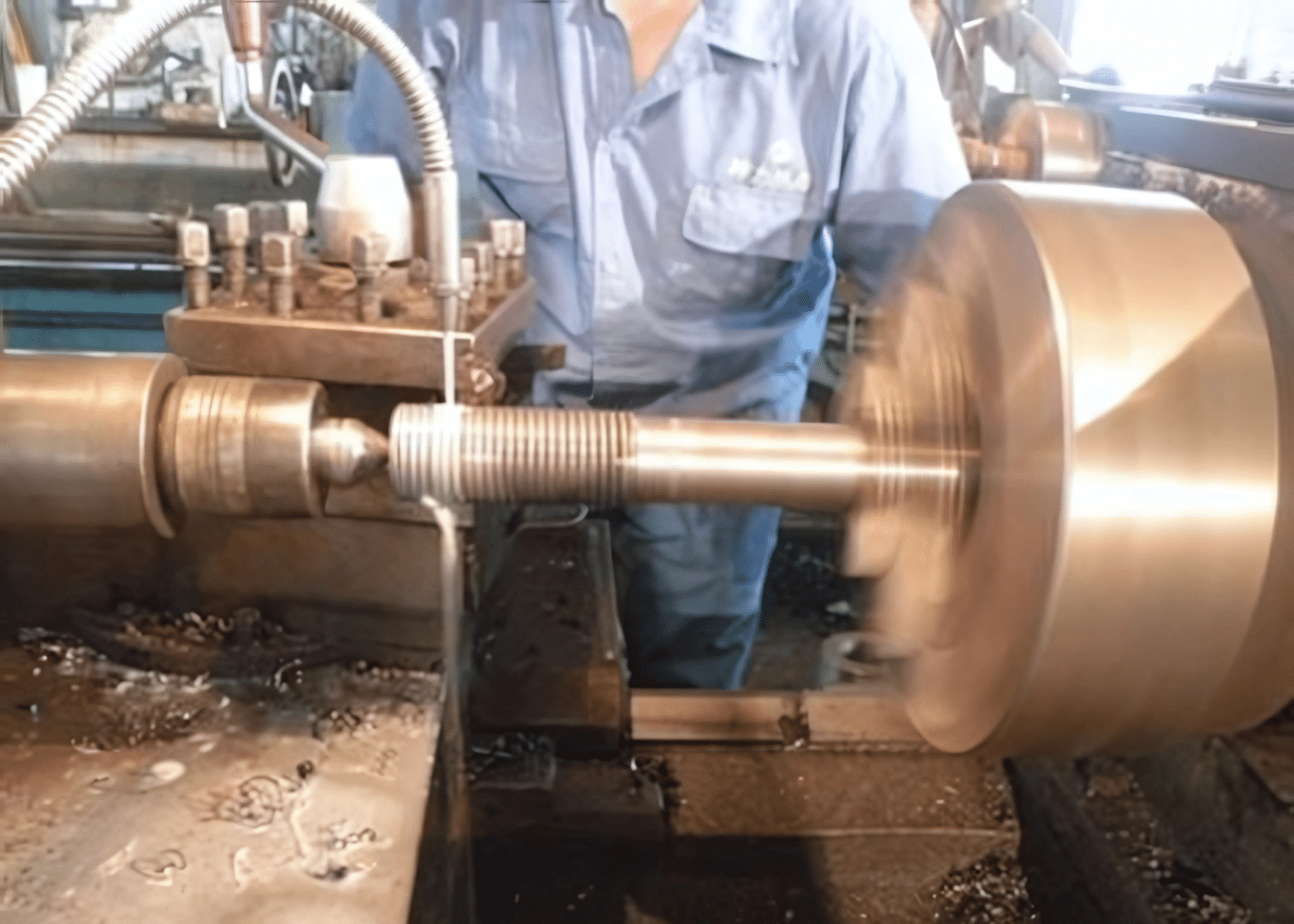

Precyzyjna obróbka mechaniczna i gwintowanie zapewniające kompatybilność
Po obróbce cieplnej pręty są prostowane i obrabiane za pomocą tokarek CNC lub systemów walcowania gwintów w celu uzyskania precyzyjnych gwintów kutych lub spęczanych. Dokładne gwintowanie ma kluczowe znaczenie dla integralności strukturalnej systemu, zapewniając idealne dopasowanie do odpowiednich nakrętek, łączników i podkładek. Precyzja ta zapewnia prawidłowe przenoszenie obciążeń, bezpieczny montaż na miejscu i długotrwałą wydajność, nawet w warunkach napinania lub obciążenia dynamicznego.

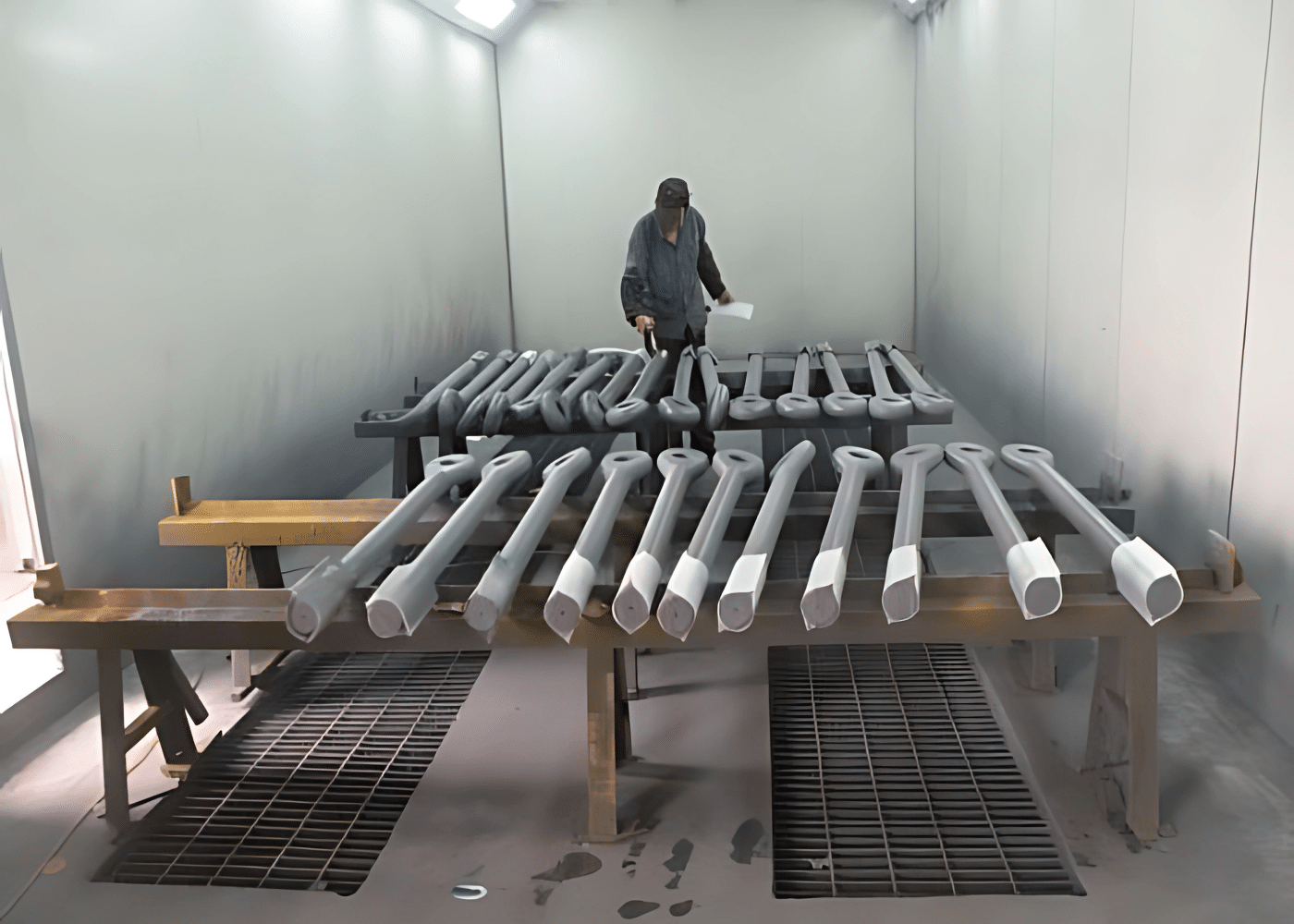

Wykończenie powierzchni i ochrona przed korozją
Ochrona antykorozyjna jest niezbędna w przypadku ściągów morskich instalowanych w wodzie morskiej lub zakopanych w fundamentach z glebami korozyjnymi.
Piaskowanie i czyszczenie
Pręty są poddawane pełnej obróbce strumieniowo-ściernej w celu usunięcia zgorzeliny i zanieczyszczeń, przygotowując powierzchnię pod powłoki ochronne.
Opcje powłoki ochronnej
- Podkład epoksydowo-cynkowy: Używany do ogólnej odporności na korozję morską.
- Trójolejowo-dwuwarstwowa ochrona antykorozyjna z tkaniną: Dla morskich ściągów stalowych stosowanych w agresywnym środowisku — zanurzonych w wodzie morskiej lub zakopanych w korozyjnym gruncie — niektórzy producenci oferują solidny system ochrony antykorozyjnej typu trzy oleje – dwie tkaniny. Ten wielowarstwowy proces zapewnia zarówno mechaniczne wzmocnienie, jak i wyjątkową odporność na korozję:
Pierwsza warstwa: Wstępna powłoka antykorozyjna, np. farba bitumiczna, epoksydowa smoła węglowa lub inny ciężki podkład ochronny.
Pierwsza tkanina: Na mokrą warstwę nakłada się owijaną tkaninę z włókna szklanego, która zwiększa wytrzymałość na rozciąganie i odporność na uderzenia.
Druga warstwa: Druga powłoka antykorozyjna całkowicie zatapia pierwszą warstwę tkaniny.
Druga tkanina: Kolejna warstwa tkaniny z włókna szklanego dodatkowo wzmacnia barierę ochronną.
Trzecia warstwa: Końcowa warstwa nawierzchniowa zamyka system, uszczelniając wszystkie warstwy.
Uwaga: Powłoki powinny być nakładane na gwintowane lub obrobione powierzchnie dopiero po ostatecznej instalacji. Pozwala to uniknąć problemów z montażem i napinaniem.
W większości przypadków warstwa bazowa jest nakładana w fabryce, a końcowe warstwy są dodawane na miejscu w celu dopasowania do geometrii ścian i ochrony gwintów.
Badania nieniszczące i zapewnienie jakości
Wszystkie etapy produkcji obejmują:
- Ultradźwiękowe i magnetyczne testy cząstek.

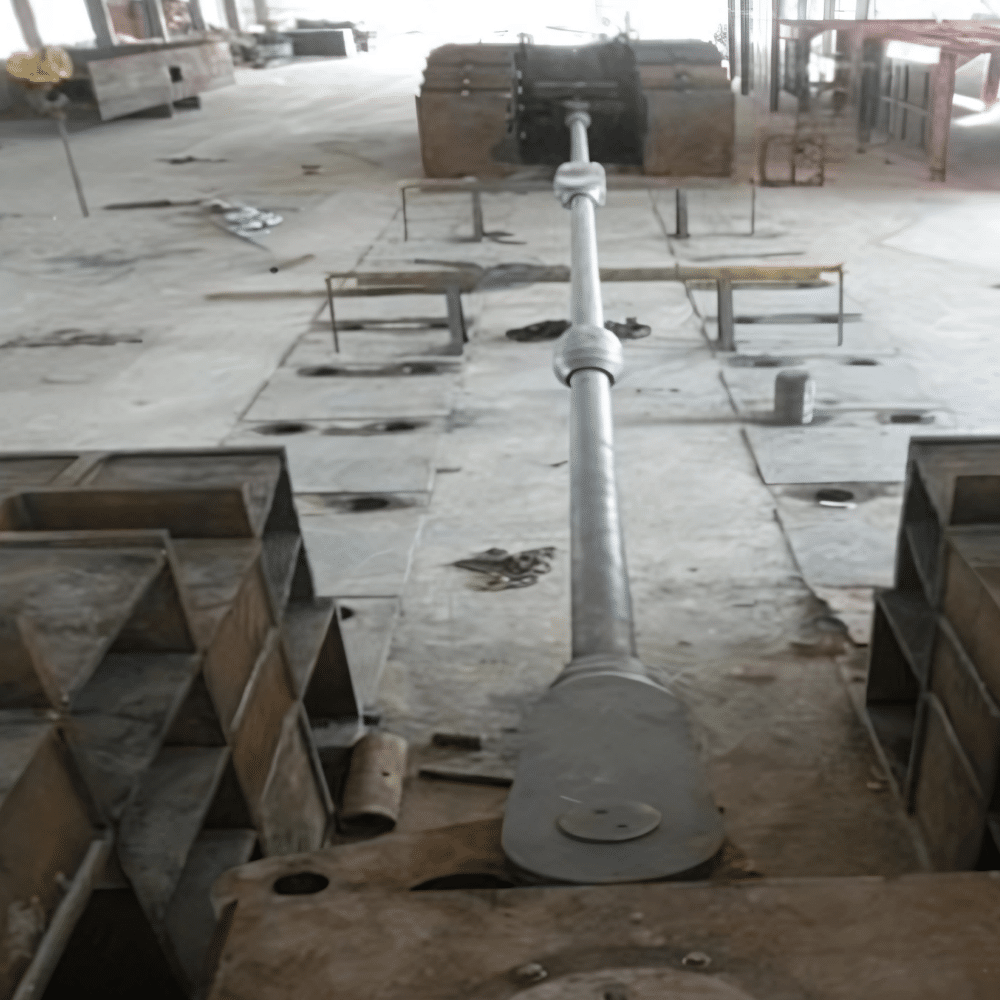

- Próby rozciągania i ciągnięcia.
- Kontrola miernika gwintu.
- Kontrola wzrokowa i pomiary DFT.
Każda dostawa obejmuje kompleksowe testy i certyfikaty materiałowe potwierdzające wytrzymałość na rozciąganie, odporność na uderzenia, skład chemiczny i pełną zgodność ze specyfikacjami technicznymi projektu.

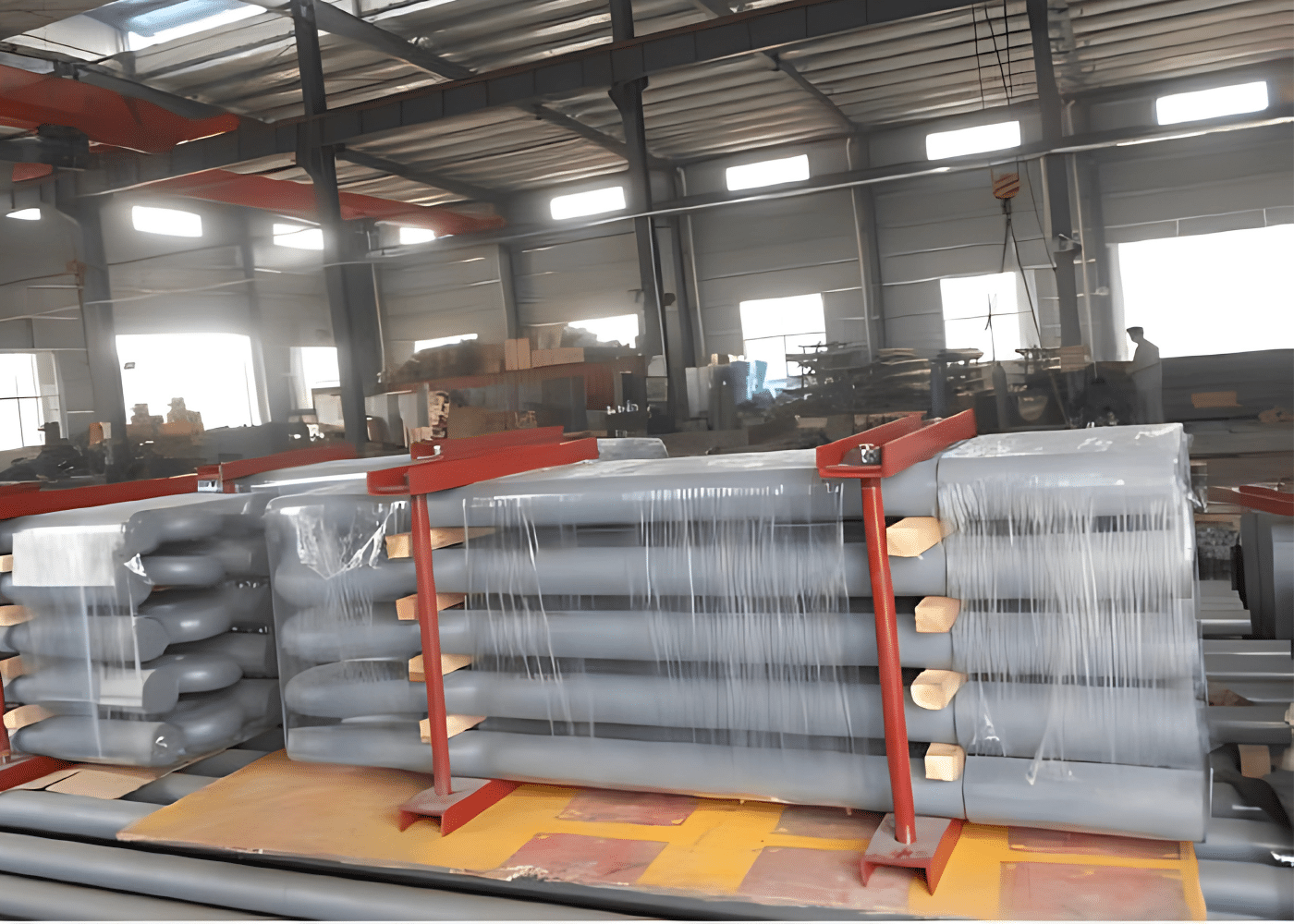

Montaż, pakowanie i dostawa na miejsce
Przed wysyłką części gwintowane są montowane próbnie, aby zapewnić właściwe dopasowanie. Wszystkie komponenty są zapakowane i zabezpieczone przed wilgocią. Opakowanie jest wyraźnie oznakowane dla wykonawców i klientów, aby usprawnić instalację w terenie.

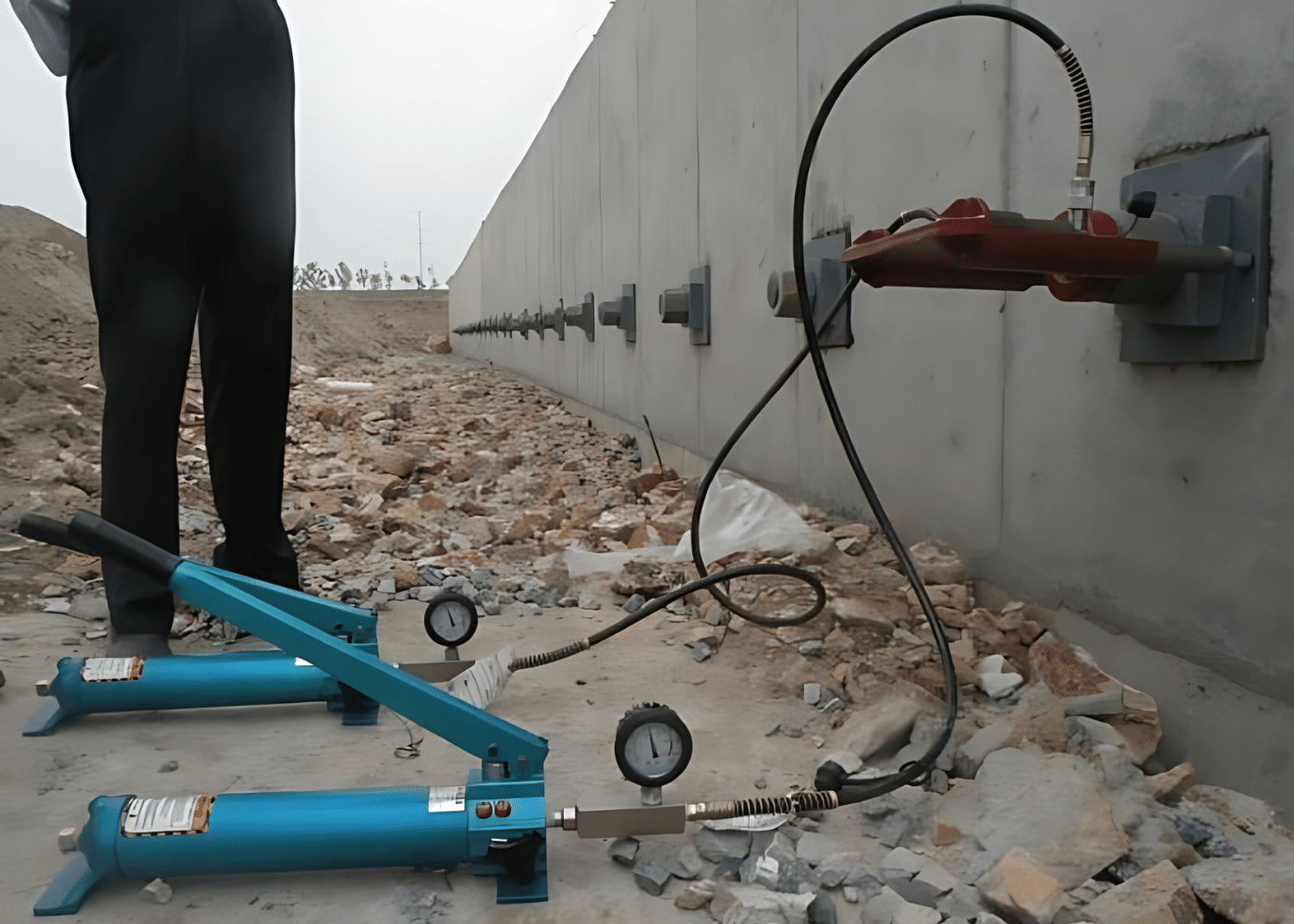

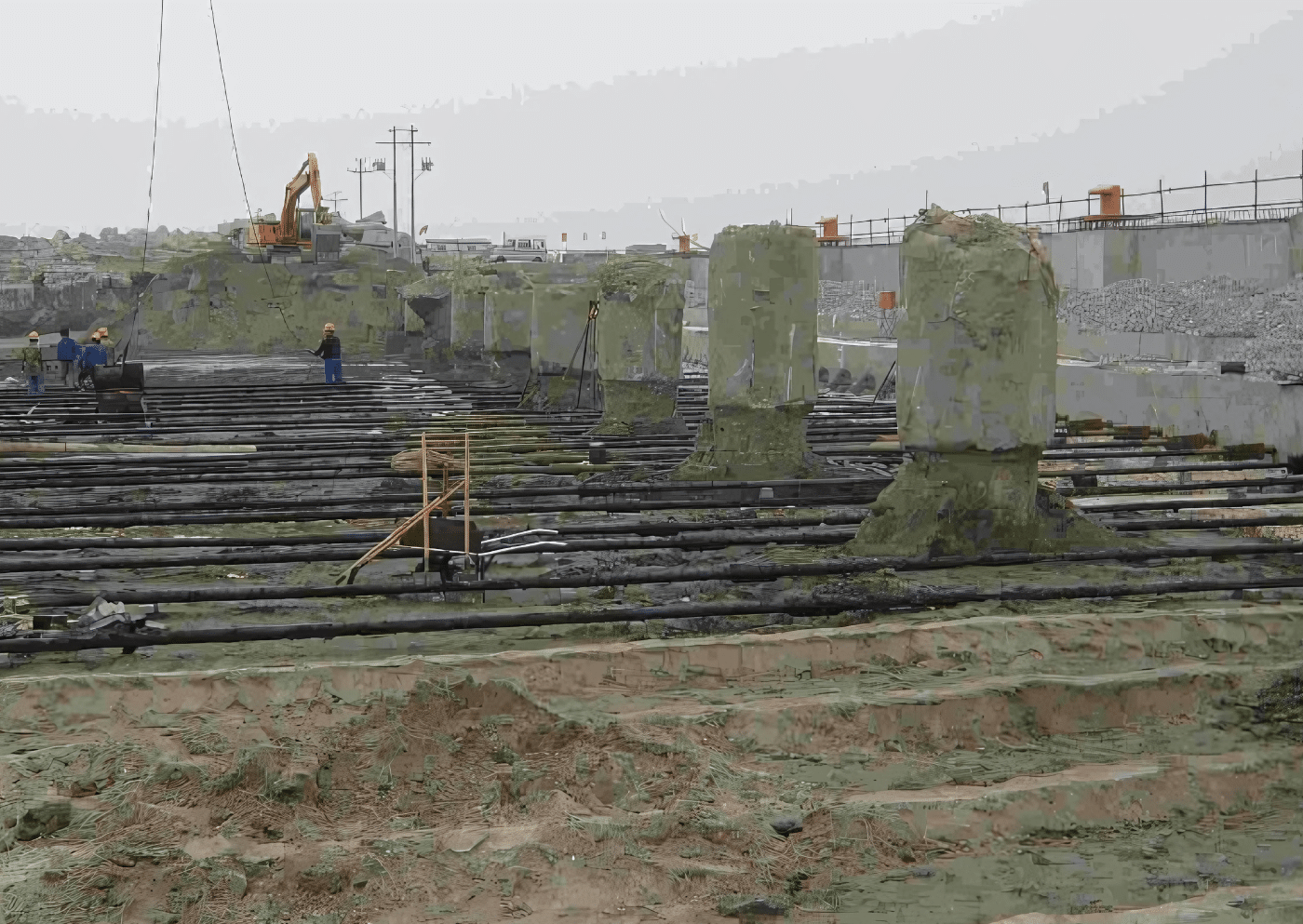

Montaż i napinanie na miejscu stalowych Ściągów Stalowych
Na placu budowy pomiędzy ścianką szczelną (ścianą czołową) a zakopanym blokiem kotwiącym lub ścianą kotwiącą instalowane są stalowe ściągi. Podnośniki hydrauliczne są używane do zastosowania określonego obciążenia wstępnego, dopasowanego do bezpiecznego obciążenia roboczego systemu. Opcjonalne połączenia przegubowe lub łączniki pomagają dostosować się do tolerancji montażowych i przesunięć kątowych. Zapewnia to prawidłowe przenoszenie siły, utrzymuje wyrównanie elementów konstrukcyjnych i zapobiega miejscowym koncentracjom naprężeń – wszystko to przyczynia się do długoterminowej stabilności zakotwiczonej konstrukcji oporowej.
Pielęgnacja przez cały okres eksploatacji: Kontrola korozji i modernizacje
Aby zapewnić długotrwałe działanie, zaleca się okresowe kontrole i ponowne napinanie cięgien kotwiących, szczególnie w środowiskach morskich lub agresywnych glebach. W niektórych przypadkach systemy ochrony katodowej – takie jak anody protektorowe lub systemy prądu udarowego – są zintegrowane w celu zmniejszenia ryzyka korozji w strefach pływów, strefach rozbryzgów lub zakopanych sekcjach. Systemy te działają w połączeniu z powłokami ochronnymi w celu wydłużenia okresu eksploatacji i zmniejszenia kosztów konserwacji.
Kluczowe wnioski
- Drążki kierownicze Marine są precyzyjnie zaprojektowane pod kątem maksymalnej wydajności w agresywnych warunkach.
- Stal o wysokiej wytrzymałości, kute gwinty i połączenia przegubowe gwarantują integralność strukturalną.
- Zaawansowane powłoki, takie jak system Three-Oil Two-Cloth, zapewniają długotrwałą odporność na korozję.
- Strategie obejmujące cały cykl życia, od projektu po instalację i kontrolę, pomagają uniknąć kosztownych awarii.
- Niestandardowe projekty są teraz dostępne dla belek walcowanych, ścian szczelinowych, pali H i ścian kombi, spełniając zaawansowane wymagania dotyczące sztywności i geometrii specyficznych dla projektu. Konfiguracje te poprawiają kompatybilność z obciążeniami strukturalnymi i warunkami panującymi na miejscu.
